Возможные производители: KLEMSAN
Inline, Block IO, PROFINET, Гнездо RJ45, Цифровые входы: 32 (16 жестко настроенных / 16 программируемых), 24 В DC, cпособ подключения: 3-проводная схема, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 2-проводная схема, PROFINET, -IRT, -MRP, -Fast Startup, cтепень защиты: IP20, вкл. штекер Inline и поле
Описание изделия

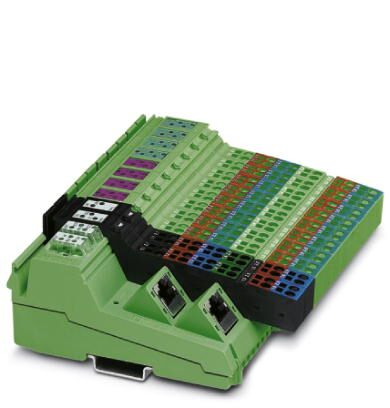

Модуль предназначен для применения в сети PROFINET.
Данный модуль предназначен для применения внутри станции Axioline F.Служит для регистрации и выдачи цифровых сигналов.Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.Выходы защищены от короткого замыкания и перегрузки.
Размеры
| Чертеж |  |
|---|---|
| Ширина | 156 мм |
| Высота | 141 мм |
| Глубина | 57 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 563,9 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Сообщение в регистре диагностики |
| Короткое замыкание питания датчика US1 или US2 Сообщение в регистре диагностики | |
| Питание датчика US1 отсутствует Сообщение в регистре диагностики | |
| Питание датчика US2 отсутствует Сообщение в регистре диагностики |
Интерфейсы
| Наименование | PROFINET |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Гнездо RJ45 |
| Указание по типу подключения | Автосогласование и автокроссирование, X2: внутреннее скрещивание для обеспечения возможности «быстрого запуска» при помощи патч-кабеля |
| Обозначение, место соединения | X1, X2 |
| Скорость передачи данных | 100 Мбит/с (согласно стандарту PROFINET) |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Штекер Inline |
| Способ подключения | 3-проводная схема |
| Количество входов | 32 (16 жестко настроенных / 16 программируемых) |
| Время срабатывания, типовое | около 500 мкс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальный входной ток при UIN | около 2,4 мА |
| Типичный входной ток одного канала | тип. 5 мА |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Штекер Inline |
| Способ подключения | 2-проводная схема |
| Количество выходов | 16 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 8 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт (48 Ω) |
Разделение потенциалов
| Испытательный участок | Периферийное устройство / логическая схема 500 В AC 50 Гц 1 мин. |
|---|---|
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. | |
| Логическая схема / заземление 500 В AC 50 Гц 1 мин. | |
| Сигнальный интерфейс Ethernet / логический 1500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
