Интеллектуальный управляемый коммутатор Narrow NAT с восемью портами RJ45 на 10/100 Мбит/с и функцией маршрутизатора 1:1-NAT
Описание изделия
Описание

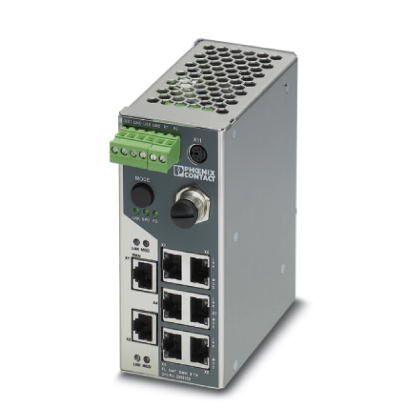

FL NAT SMN 8TX - первое изделие в ассортименте продукции Phoenix Contact, объединяющее в себе функции NAT-маршрутизатора (NAT = Network Address Translation - трансляция сетевых адресов) и коммутатора. NAT-коммутатор имеет тонкий корпус толщиной с книгу, благодаря чему может устанавливаться в электротехнические шкафы и применяться практически в любых системах автоматизации.
Порт, через который осуществляется NAT-преобразование для сети верхнего уровня, - порт 1. Порты с 2 по 8 управляемого коммутатора используются для сетей нижнего уровня. FL NAT SMN 8TX может быть сконфигурирован или с помощью веб-сервера или SNMP (Simple Network Management Protocol - простой протокол сетевого управления).
FL NAT SMN 8TX - первое комбинированное устройство, объединяющее в себе функции коммутатора (на уровне Layer2) и маршрутизатора (на уровне Layer3). Раньше приходилось приобретать два устройства, которые занимали в два раза больше места. Теперь же благодаря FL NAT SMN 8TX в свое распоряжение вы получаете всего один прибор с теми же самыми функциями, но по более привлекательной цене.
Функции коммутатора, включая зеркальное отображение портов, LLDP и механизмы резервирования, обеспечивают высокоэффективный обмен данными для семи портов сети на скорости 100 Мбит/с.
Для машиностроительных компаний всегда было проблематичным назначение своим машинам таких IP-адресов, которые могли бы быть интегрированы в IT-сети заказчика. Благодаря FL NAT SMN 8TX теперь имеется возможность назначать машинами и системам одинаковые IP-адреса и эти адреса могут после соответствующего преобразования использоваться в любом IP-пространстве корпоративной сети верхнего уровня. Эта функция блока известна как трансляция сетевых адресов - NAT.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 8 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Сигнальные светодиодные индикаторы | Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО |
| Интерфейс | Последовательный (RS-232) |
| Тип подключения | RS-232-C, 6-контактный разъем MINI-DIN (PS/2) |
Функция
| Основные функции | Коммутатор с промежуточным хранением, соответствующий требованиям стандарта IEEE 802.3 2, приоритетный класс согласно IEEE802.1 P, протокол TCP/IP, поддержка BootP, встроенная функция Web-Server, Rapid Spanning Tree (RSTP), маршрутизатор, маршрутизатор 1:1-NAT |
|---|---|
| Управление | Управление через Web-интерфейс (HTTP) |
| SNMP v1/v2 | |
| Функция диагностики | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| Функции фильтра | VLAN (до 32 VLANs) |
| Резервирование | RSTP (Rapid Spanning Tree Protocol) |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| STP (Spanning Tree Protocol) | |
| MRP (Media Redundancy Protocol) | |
| Другие функции | Маршрутизация (1:1 NAT, Virtual NAT, Routing) |
| BootP | |
| DHCP-Client | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый Activity/Speed/Duplex) |
| Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 600 мА (максимальный) |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18 В DC ... 32 В DC |
| Потребляемый ток, типовой | 600 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 600 мА |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | В форме книги |
| Вес нетто | 836,4 г |
| MTTF | 349,06 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 185,83 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 46,86 лет (Стандарт SN 29500, температура 70 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-4:2007 + A1:2011 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
