Возможные производители: KLEMSAN
Inline ECO, Клемма аналогового ввода, Аналоговые входы: 4, 0 В ... 10 В, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Он служит для регистрации аналоговых сигналов напряжения.
Измеренные значения отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 69 г |
| Указания по значениям массы | со штекером |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 60 мА |
| макс. 70 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 15 мА |
| макс. 20 мА | |
| Потребляемая мощность | тип. 0,8 Вт |
Аналоговые входы
| Описание входа | несимметричные входы, напряжение |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 4 |
| Тип подключения | Штекер Inline |

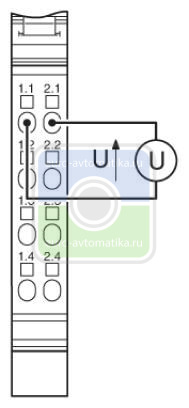

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Разрешение АЦП | 12 бит |
| Наименование защиты | Защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Форматы данных | нормированная форма представления |
| Представление измеренного значения | 16 бит |
| Входной сигнал напряжения | 0 В ... 10 В |
| Входное сопротивление, вход напряжения | 115 кΩ |
Разделение потенциалов
| Испытательный участок | Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. |
|---|---|
| Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. | |
| Заземление 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
