Возможные производители: KLEMSAN
Inline ECO, Клемма для измерения температуры, Аналоговые UTH-входы: 4 (тип J), cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Описание изделия
Клемма предназначена для установки внутри станции Inline.
При помощи данной клеммы вы можете регистрировать сигналы стандартных термоэлементов.
Клемма для термоэлементов типа J согласно DIN EN 60584-1.
Измеренные значения отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 69 г |
| Указания по значениям массы | со штекером |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 38 мА |
| макс. 55 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 32 мА |
| макс. 39 мА | |
| Потребляемая мощность | тип. 1,05 Вт (всего) |
Аналоговые входы
| Количество входов | 4 (тип J) |
|---|---|
| Наименование, вход | Аналоговые UTH-входы |
| Описание входа | Дифференциальные входы |
| Тип подключения | Штекер Inline |

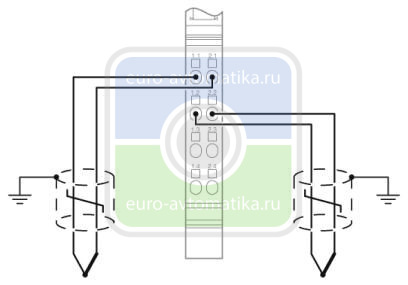

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Применяемые типы датчиков (TC) | J |
| Принцип измерения | Метод сигма-дельта |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Время цифроаналогового преобразования | тип. 120 мс |
| Разрешение АЦП | 24 бит |
| Обновление данных процесса | |
| Наименование защиты | Защита входов от токов при переходном процессе |
Разделение потенциалов
| Испытательный участок | Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. |
|---|---|
| Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. | |
| Заземление 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
