Артикул:
2702523
Внутрений код:
PC-2702523
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
78,2 кб
Характеристики
Вес, шт
—
147,480 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
61 489.15 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Реле сопряжения для гальванического разделения и согласования мощности в приложениях SIL 3 F&G, низкие требования, диагностика нагрузки в состоянии Off и On на обрыв цепи и короткое замыкание, 1 цепь активации, фильтр тест. импульсов, вставная пруж. клемма, ширина 17,5 мм
Преимущества для Вас
- Подходит для приложений с низкими требованиями до SIL 3 в соответствии с МЭК 61508, МЭК 61511 и EN 50156
- Мониторинг утечки на землю
- Конфигурируемая диагностика включенного и выключенного состояния
- Активная сигнализация сбоев по А1 на DO
- Встроенный фильтр тестовых импульсов DCS
- 1 цепь активации, 1 сигнальная цепь
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 65 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 79 кПа ... 106 кПа |
| Давление воздуха (хранение / транспортировка) | 79 кПа ... 106 кПа |
| Рабочая высота | ≤ 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| 20,4 В DC ... 26,4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 75 мА |
| Потребляемая мощность на US | тип. 2 Вт (при US/UD; положение ВКЛ) |
| Пусковой ток | макс. 100 мА |
| Время фильтрации | 2 мс (на A1-A2 при резких провалах напряжения при Us) |
| макс. 2 мс (к A1-A2; ширина низкого тестового импульса) | |
| ≥ 100 мс (к A1-A2; частота низкого тестового импульса) | |
| макс. 17 мс (к A1-A2; ширина высокого тестового импульса) | |
| ≥ 800 мс (к A1-A2; частота высокого тестового импульса) | |
| Напряжение питания для диагностики UD | 24 В DC -20 % / +25 % |
| Входной ток на UD | 35 мА (при UD = 24 B) |
| 45 мА (при UD = 19 B) | |
| 25 мА (при UD = 30 B) | |
| Ток включения на UD | 1,5 A (Δt |
| Потребляемая мощность на UD | тип. 0,9 Вт (при UD; положение ОТКЛ) |
| Защитная схема | Защита от перенапр. 36 В ограничительный диод (A1-A2)33 В ограничительный диод (24В-GND) |
| Защита от неправильного подключения для расчетного напряжения питания цепи управления и диагностического напряжения |
Цифровые входы
| Описание входа | Тестовые точки для контрольного испытания |
|---|---|
| Количество входов | 3 |
| Пусковой ток | тип. 200 мА |
| Потребляемый ток | тип. 20 мА (Вход TP1) |
| тип. 20 мА (Вход TP2) | |
| тип. 30 мА (Вход TP3) | |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Ограничительный диод 36 В |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgNi, тонкое золочение, сплав серебра |
| Напряжение переключения | мин. 16 В AC/DC |
| макс. 250 В AC | |
| макс. 125 В DC | |
| Макс. ток продолжительной нагрузки | 3 A (Учитывать снижение характеристик, тип и напряжение нагрузки) |
| Пусковой ток | мин. 50 мА |
| макс. 5 A (Δt 100 с) | |
| Среднеквадрат. значение суммарного тока | 9 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 1 Вт |
| Частота коммутации | макс. 0,5 Гц |
| Порог диагностики | 7 Ω ... 20 кΩ (конфигурируемый) |
| Долговечность механическая | прибл. 5x 107 коммутационных циклов |
Релейные выходы: цепь обратной связи / сигнальная цепь
| Наименование, выход | Сигнальная цепь |
|---|---|
| Описание выходов | Размыкающий контакт без функции безопасности |
| Количество выходов | 1 (без задержки, с нулевым потенциалом) |
| Исполнение контакта | 1 сигнальная цепь |
| Пусковой ток | макс. 800 мА (Δt 100 мс) |
| Защита от короткого замыкания | нет |
Время
| Тип. время притяжения при US | тип. 100 мс (при управлении с помощью A1-A2) |
|---|---|
| Тип. время возврата при US | тип. 30 мс (при управлении с помощью A1-A2) |
| Время возврата в состояние готовности | 1 c (при управлении с помощью A1-A2) |
Общие сведения
| Тип реле | Электромеханическое реле |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 147,48 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | Frianyl A 63 R V0 |
| Цвет корпуса | желтый |
| Индикатор состояния | 1 x СИД желт., 1 x СИД зеленый, 1 x СИД красный |
Характеристики клемм
| Тип подключения | Пружинные зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Наименование | МЭК 61508 - низкие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN 50156-2 |
| Уровни совокупной безопасности (SIL) | 3 (Ссылки IEC 61508) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом |

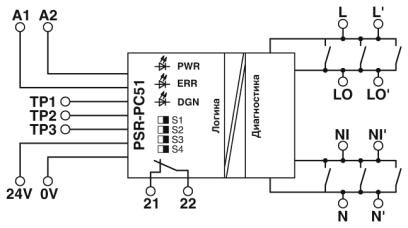

| Безопасная развязка, усиленная изоляция 6 кВ от (A1/A2, 24V/0V, 21/22 и TP1/TP2/TP3) к цепи активации (L, L´, LO, LO´, NI, NI´, N,N´) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г, 11 мс |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
