Возможные производители: KLEMSAN

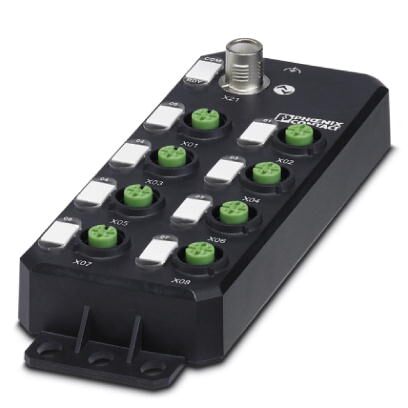

Устройство вывода цифрового сигнала Axioline E посредством IO-Link в пластиковом корпусе, порт B IO-Link и восемь выходов, 24 В DC, 500 мА, трехпроводная схема, разъемы для быстрого подключения M12
Описание изделия
Устройство вывода цифрового сигнала Axioline E подключается к ведущему устройству IO-Link через порт B O-Link.
Оно служит для вывода цифровых сигналов посредством IO-Link.
При помощи ведущего устройства IO-Link возможно использование в пределах различных сетей.
Преимущества для Вас
- Порт типа B с дополнительным источником питания
- Спецификация IO-Link V1.1.2
- Подключение до восьми выходов при помощи штекерных соединителей M12 (кодировка A, 5-полюсный)
- Индикаторы состояния и диагностики
- Защита от короткого замыкания и перегрузки цепи питания датчика
- Сохранение в памяти таблички спецификации устройства
- Степень защиты IP65/67
Размеры
| Чертеж |  |
|---|---|
| Ширина | 60 мм |
| Высота | 141 мм |
| Глубина | 20 мм |
| Указание по размерам | Высота с учетом крепежных петлей составляет 170 мм. Глубина с учетом штекера составляет 30 мм. |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 3-проводная схема |
| Количество выходов | 8 |
| Наименование защиты | Защита от перегрузки, защита выходов от короткого замыкания |
| Выходное напряжение | 24 В DC |
| Номинальное напряжение | 24 В DC (от напряжения UA) |
| Выходной ток | макс. 500 мА (на порт) |
| макс. 4 A (на устройство) | |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении) |
| Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω, при номинальном напряжении) |
Питание
| Наименование | Исполнительные элементы (UA) |
|---|---|
| Электропитание | 24 В DC (Номинальное напряжение) |
| Диапазон номинального напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 500 мА (на порт) |
Разделение потенциалов
| Испытательный участок | Питание 24 В (логическая схема) / питание 24 В (исполнительный элемент) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 24 В (логическая схема) / FE 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
