Артикул:
2702769
Внутрений код:
PC-2702769
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
125,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

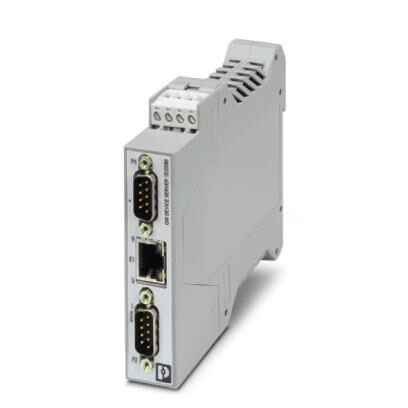

Шлюз GW MODBUS TCP/ASCII... конвертирует последовательные цепи RAW или ASCII в регистры Modbus. Включает один разъем RJ45 и два разъема D-SUB-9.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Гальваническая развязка | МЭК UL 61010-1 (VCC // Ethernet) |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff (50 Гц, 1 мин) |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 125 г |
| Материал корпуса | PA 6.6 |
| Цвет | cерый |
| MTBF | 69,4 лет (Telcordia-стандарт, температура: 25 °С, нагрузка: 50 %, фактор окружающей среды = 1,0) |
| 46,3 лет (Стандарт Telcordia, температура: 40 °С, нагрузка: 50 %, фактор окружающей среды = 1,0) | |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
Питание
| Диапазон напряжения питания | 10,8 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
|---|---|
| Потребляемый ток, макс. | 85 мА (24 В DC) |
| Потребляемый ток, типовой | 76 мА (24 В DC) |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Modbus/TCP |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Вспомогательные протоколы | ARP, DHCP (Client), PING |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Интерфейс | RS-232 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | 15 м |
| Расположение выводов | |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
| Интерфейс | RS-422 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | ≤ 1200 м |
| Нагрузочный резистор | |
| 120 Ω (конфигурируемый) | |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
| Интерфейс | RS-485 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Нагрузочный резистор | |
| 120 Ω (конфигурируемый) | |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
Функции
| Управление через веб-интерфейс | да |
|---|---|
| Управление | Управление через Web-интерфейс |
| Отображение состояний и диагностики |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Стандарты / нормативные документы | EN 55022, EN 55024 |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19179290 |
|---|---|
| eCl@ss 4.0 | 27250504 |
| eCl@ss 4.1 | 27250504 |
| eCl@ss 5.0 | 27250504 |
| eCl@ss 5.1 | 27250504 |
| eCl@ss 6.0 | 19179200 |
| eCl@ss 7.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
