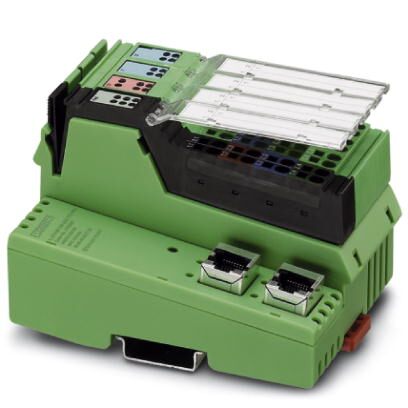

Устройство сопряжения с шиной PROFINET, 8 входов, 24 В DC, 4 выхода, 24 В DC, 500 мА, в комплекте со штекерами для подключения периферийных устройств
Описание изделия
Устройство сопряжения с шиной с поддержкой протокола PROFINET оснащено 4 цифровыми выходами и 8 цифровыми входами. В комплект поставки входят все необходимые штекеры Inline для подключения питания и периферийных устройств.
Клеммные модули Inline могут оснащаться откидными держателями для маркировки. В держатели вставляются маркировочные карточки в соответствии с назначением модуля. Для обозначения мест подсоединения проводников поставляются маркировочные планки Zack ZBFM-6...
Размеры
| Чертеж |  |
|---|---|
| Ширина | 80 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Установка на монтажную рейку |
|---|---|
| Вес нетто | 335,7 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов да |
| Пропадание питания датчика да | |
| Пропадание питания исполнительного элемента да | |
| Тип монтажа | Установка на монтажной рейке |
Интерфейсы
| Наименование | PROFINET |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Гнездовая часть разъема RJ45, функция autonegotiation |
| Скорость передачи данных | 100 Мбит/с (согласно стандарту PROFINET) |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (автоматическое распознавание, без комбинированной системы) |
Системные ограничения устройств сопряжения с шиной
| Количество процессных данных | макс. 488 байт (макс. 244 байта IN - макс. 244 байта OUT) |
|---|---|
| макс. 244 байт (Вход) | |
| макс. 244 байт (Выход) | |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 61 (входы и выходы на плате - два оконечных устройства) |
| Количество оконечных устройств с каналом параметров | макс. 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 0 |
Питание электронного модуля
| Тип подключения | Пружинный зажим |
|---|---|
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Ток питания | 138 мА |
| Потребляемый ток | тип. 138 мА (из UBK) |
| макс. 0,91 A DC (из UBK) | |
| Рассеиваемая мощность | тип. 3 Вт (Прибор, общ.) |
Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (С помощью штекера Inline) |
| Потребляемый ток | 138 мА (без подключенных клемм ввода-вывода) |
| тип. 138 мА | |
| макс. 0,91 A DC | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 0,8 A DC (Cоблюдайте кривые) |
| Потребляемая мощность | тип. 3 Вт (Прибор, общ.) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемый ток | 3 мА (без датчиков) |
| макс. 8 A DC | |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемый ток | макс. 8 A DC |
| Потребляемая мощность | тип. 3 Вт (Прибор, общ.) |
| Потребляемый ток | 3 мА (без исполнительных элементов) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN61131-2, тип 1 |
| Тип подключения | Штекер Inline |
| Способ подключения | 2-, 3-проводной кабель |
| Количество входов | 8 |
| Время срабатывания, типовое | около 500 мкс |
| Наименование защиты | Защита от переполюсовки |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Номинальный входной ток при UIN | тип. 3 мА |
| Типичный входной ток одного канала | тип. 3 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 5 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 5 мс |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Штекер Inline |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 4 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 2 A |
| Максимальный выходной ток на 1 модуль | 2 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
Документы
Техническая документация
88 кб
