Артикул:
2708041
Внутрений код:
PC-2708041
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,7 кб
Характеристики
Вес, шт
—
188,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
96 575.33 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

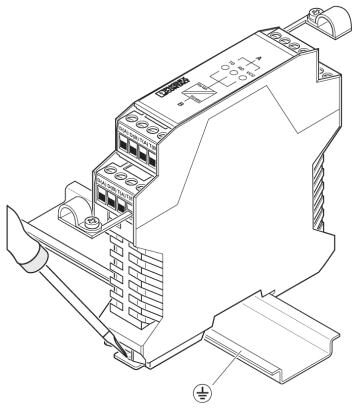

Повторитель, для развязки по напряжению и увеличения дальности передачи сигналов в 2-проводных шинных системах с интерфейсом RS-485, с развязкой 3 цепей, устанавливается на монтажную рейку
Преимущества для Вас
- Встроенная схема защиты от импульсных перенапряжений с отводом токов переходных процессов, для установки на монтажной рейке
- Узкий корпус шириной 22,5 мм для оптимального использования монтажного пространства
- Высококачественная 3-канальная разводка между всеми интерфейсами
- Возможность подключения встроенных нагрузочных резисторов
- Все разъемы подключаются с помощью винтовой клеммы COMBICON
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Каналы связи | 2 (1/1), R x D, T x D, дуплекс |
|---|---|
| Битовое искажение | |
| Гальваническая развязка | VCC // RS-485 (A) // RS-485 (B) |
| Испытательное напряжение, интерфейс передачи данных | 2 кВ AC |
| Испытательное напр., интерфейс передачи дан. / питание | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2 кВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 50 081-1 |
| Вес нетто | 188,8 г |
| Материал корпуса | PA |
| Цвет | зеленый |
| MTTF | 1808 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 796 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 334 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Степень загрязнения | 2 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc (Соблюдать особые указания по монтажу в документации!) |
| IECEx | Ex nA IIC T4 Gc |
| UL, США / Канада | Одобрено 508 |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Питание
| Номинальное напряжение питания | 24 В AC/DC ±20 % |
|---|---|
| Потребляемый ток, макс. | 100 мА |
| Потребляемый ток, типовой | 90 мА (24 В DC) |
Последовательный интерфейс
| Интерфейс 1 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 |
|---|---|
| Режим работы | полудуплекс |
| Тип подключения | вставные винтовые клеммы |
| Формат файла / кодирование | Манчестерское кодирование, устойчивый к наложениям |
| Переключение направления передачи данных | самоуправляемый |
| Среда передачи | витая пара, экранированная |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, шинной системы и типа кабеля) |
| Нагрузочные резистор | 120 Ом |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Скорость последовательной передачи данных | 39,1/ 78,1/ 500/ 625/ 1000/ 1250/ 2000 кбит/с |
| Интерфейс 2 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 |
| Режим работы | полудуплекс |
| Тип подключения | вставные винтовые клеммы |
| Формат файла / кодирование | Манчестерское кодирование, устойчивый к наложениям |
| Переключение направления передачи данных | самоуправляемый |
| Среда передачи | витая пара, экранированная |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, шинной системы и типа кабеля) |
| Нагрузочные резистор | 120 Ом |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Скорость последовательной передачи данных | 39,1/ 78,1/ 500/ 625/ 1000/ 1250/ 2000 кбит/с |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 50 081-1 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 2 кВ |
| Стандарты / нормативные документы | EN 55011 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, США / Канада | Одобрено 508 |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19179290 |
|---|---|
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 19179200 |
| eCl@ss 7.0 | 19179290 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
Документы
Техническая документация
69,7 кб
