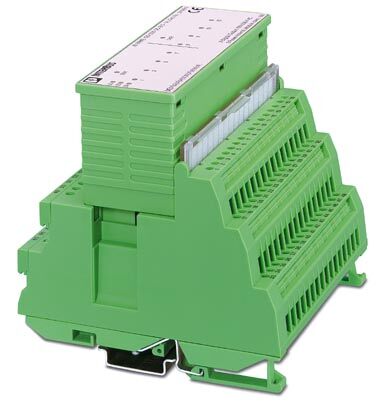

Модуль цифрового вывода INTERBUS-ST, 16 выходов реле с замыкающими контактами, 3-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль
Описание изделия
Модуль цифрового вывода INTERBUS-ST для подключения к переменному напряжению
Клеммные модули цифрового вывода INTERBUS предназначены для подключения цифровых исполнительных элементов, таких, как электромеханические клапаны, контакторы и индикаторы.
Наряду со стандартными модулями IB ST 24 BDO также поставляется модели с расширенной функциональностью.
Набора функций стандартных модулей достаточно для решения большинства задач. Кроме того, поставляются модули с дополнительными функциями, такими как:
- Возможность объединения выходных каналов в несколько гальванически развязанных групп (до четырех)
- Отдельная электронная защита от короткого замыкания для каждого выходного канала
- Обеспечение повышенного выходного тока в соответствии со специфическими требованиями.
Все изделия этих двух модельных рядов обладают стандартными возможностями INTERBUS-ST, такими как, многопроводная система подключения и вставные электронные модули.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|
| Тип подключения | Винтовые зажимы |

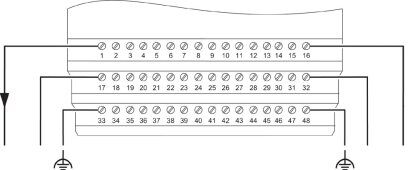

| Способ подключения | 3-проводная схема |
| Количество выходов | 16 |
| Наименование защиты | Защита от кор. зам. |
| Номинальное напряжение | 230 В AC |
| Максимальный выходной ток на 1 канал | 3 A |
| Номинальная индуктивная нагрузка | 200 ВА |
| Номинальная нелинейная нагрузка | 75 Вт |
| Номинальная активная нагрузка | 750 Вт |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | 100 мА |
Разделение потенциалов
| Испытательный участок | Главный контакт / замыкающий контакт (для каждого реле) 750 В AC 50 Гц 1 мин. |
|---|---|
| Контакт / контакт (в пределах группы) 1000 В AC 50 Гц 1 мин. | |
| Группа / группа 2000 В AC 50 Гц 1 мин. | |
| Группы / 24 В 2000 В AC 50 Гц 1 мин. | |
| Группы / 24 В 2000 В AC 50 Гц 1 мин. | |
| 24 В / PE 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
