Возможные производители: KLEMSAN

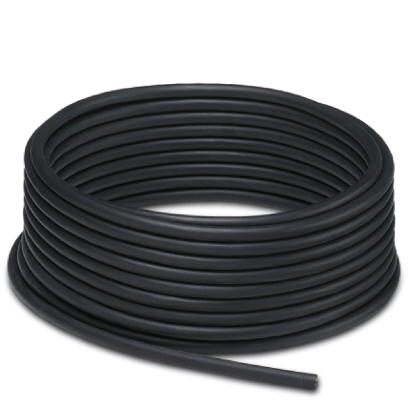

Продается на метры, Кабель удаленной шины, INTERBUS, экранирован., ПВХ, черный RAL 9005, 6-жильные (3 x 2 x 0,22 мм²), цвет жилы: желто-зеленый, бело-коричневый, серо-розовый, возможность прокладывания в грунте
Кабель
Тип сигнала/категория | INTERBUS |
---|---|
Конструкция кабеля | 3 x 2 x 0,22 мм² |
Сечение провода | 3x 2x 0,22 мм² |
Конструкция кабеля, сигнальная линия | 7x 0,20 мм |
Цвета жил | желто-зеленый, бело-коричневый, серо-розовый |
Скрутка пары | 2 проводника для пары |
Общая скрутка | 3 пары для сердечника |
Экранировка | Оплетка из медной проволоки |
Внешняя оболочка, цвет | черный RAL 9005 |
Наружный диаметр кабеля D | 9 мм |
Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
Минимальный радиус изгиба, гибкая прокладка | 15 x D |
Внешняя оболочка, материал | ПВХ |
Материал, изоляция проводника | PE |
Материал проводника | медный гибкий провод |
Сопротивление изоляции | ≥ 5 ГΩ*км |
Сопротивление шлейфа | ≤ 186,00 Ом/км |
Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
Волновое сопротивление | 120 Ω ±20 % (при 64 кГц) |
100 Ω ±15 % (при 1 МГц) | |
Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) |
≥ 59 дБ (при 1 МГц) | |
≥ 55 дБ (при 2 МГц) | |
≥ 50 дБ (при 4 МГц) | |
≥ 46 дБ (при 8 МГц) | |
≥ 44 дБ (при 10 МГц) | |
≥ 41 дБ (при 16 МГц) | |
≥ 40 дБ (при 20 МГц) | |
Ослабление | ≤ 15 дБ/км (при 256 кГц) |
≤ 24 дБ/км (при 772 кГц) | |
≤ 27 дБ/км (при 1 МГц) | |
≤ 52 дБ/км (при 4 МГц) | |
≤ 84 дБ/км (при 10 МГц) | |
≤ 112 дБ/км (при 16 МГц) | |
≤ 119 дБ/км (при 20 МГц) | |
Скорость передачи сигнала | 0,66 c |
Сопротивление устройства сопряжения | |
Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
Испытательное напряжение, фаза / фаза | 1500 Вэфф |
Испытательное напряжение, фаза / экран | 1000 Вэфф |
Температура окружающей среды (при эксплуатации) | -30 °C ... 70 °C (кабель, жестко прокладываемый) |
-5 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250281 |
---|---|
eCl@ss 4.1 | 27250281 |
eCl@ss 5.0 | 27061801 |
eCl@ss 5.1 | 19030300 |
eCl@ss 6.0 | 27061800 |
eCl@ss 7.0 | 27061801 |
eCl@ss 8.0 | 27061801 |
eCl@ss 9.0 | 27061801 |
