Клеммный модуль Inline для высоких нагрузок, электромеханическое устройство прямого пуска, до 3,7 кВт / 400 В AC

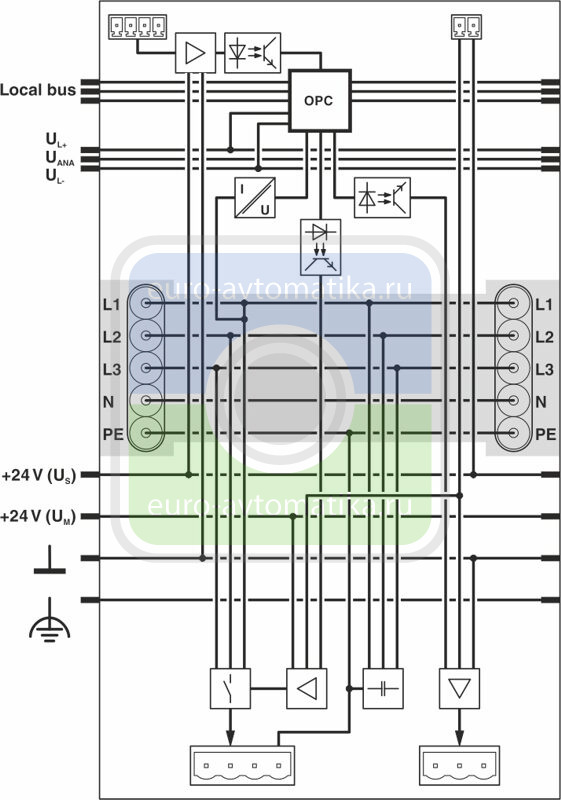

Описание изделия
Клемма предназначена для установки внутри станции Inline.
Одноканальная силовая клемма оснащена электронной защитой двигателя.
Клемма обеспечивает возможность коммутации, защиты и контроля асинхронного двигателя трехфазного тока посредством шинной системы.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
| Указание | Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |

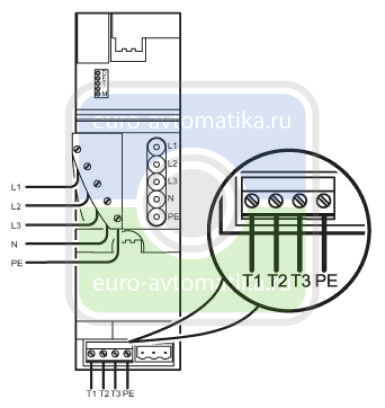

Разъем для подключение сети
| Наименование | Разъем для подключение сети |
|---|---|
| Тип подключения | Разъем (вилка) питания |
| Обозначение, место соединения | Клеммная колодка X11 и X12 |
| Полюсов | 5 |
| Допустимое сечение жил кабеля | макс. 2,5 мм² (L1, L2, L3, N, PE (без опережения)) |
| Рабочее напряжение | 187 В AC ... 500 В AC +0 % (Линейное напряжение) |
| Максимально допустимая нагрузка по току | 20 A |
Выход пускателя электродвигателя
| Тип подключения | COMBICON |
|---|---|
| Количество | 1 (3 фазы, стойкость к короткому замыканию с внешним линейным предохранителем 20 A) |
| 1 | |
| Наименование, выход | Фидер двигателя |
| Обозначение, место соединения | Клеммная колодка X10 |
| Полюсов | 4 |
| Допустимое сечение жил кабеля | 1 мм² ... 2,5 мм² |
| Рабочее напряжение | 200 В AC ... 600 В AC +0 % |
| Диапазон частот | 50 Гц ... 60 Гц |
| Диапазон номинальных токов | 0,2 A ... 8 A |
| Частота переключений | макс. 5 коммутационных циклов в минуту |
Контроль электродвигателя
| Диапазон настройки параметров | 0,2 A ... 8 A (с шагом 50 / 100 / 200 мА, с помощью полевой шины) |
|---|---|
| Быстрое отключение | ≥ 40 A (через 0,3 секунды) |
Пускатель электродвигателя тормозной системы
| Количество | 1 |
|---|---|
| Наименование | Тормозной модуль (внешний) |
| Тип контактов | Полупроводниковый контакт |
| Способ подключения | COMBICON |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 1 |
| Полюсов | 4 |
| Время фильтрации | 0,2 мс |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 50 мА |
| Потребляемая мощность | макс. 0,375 Вт |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 28,8 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 160 мА |
| Потребляемая мощность | макс. 4,2 Вт (Прибор, общ.) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 550 г |
| Указания по значениям массы | без штекера |
| Режим работы | Режим передачи данных процесса (1 байт) |
| Указание | Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON |
| Диагностические сообщения | Ток перегрузки Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля |
| Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля | |
| Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве | |
| Указания по монтажу | Для обеспечения достаточной вентиляции при монтаже соблюдайте мин. расстояние по 50 см сверху и снизу. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 1г, критерий оценки 1 |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1 | |
| Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250309 |
|---|---|
| eCl@ss 4.1 | 27250309 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
