Возможные производители: KLEMSAN

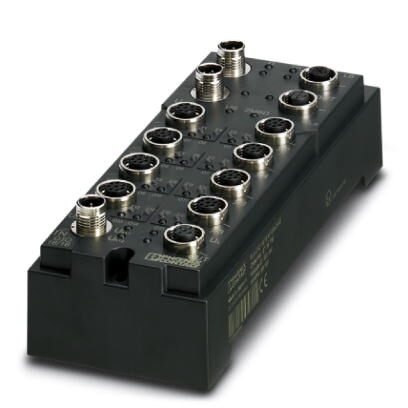

Локальное устройство имеет цифровые входы и выходы Особенности: 16 цифровых входов, время фильтрации 3 мс, 16 цифровых выходов на 500 мА, переключение между 500 кбод и 2 Мбод, возможности диагностики, защита от короткого замыкания и перегрузки, система быстрого подключения M12, 8 конт.

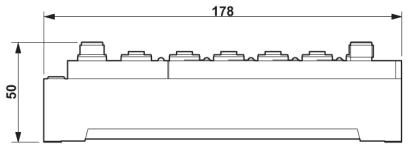

Размеры
| Чертеж |  |
|---|---|
| Ширина | 70 мм |
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 168 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Полюсов | 5 |
Питание электронного модуля
| Тип подключения | Штекерный соединитель M12 |
|---|---|
| Наименование | UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | макс. 4 A |
| Потребляемый ток при UL | макс. 100 мА (при скорости 2 Мбода) |
| тип. 80 мА (при скорости 2 Мбода) | |
| макс. 75 мА (при скорости 500 кбод) | |
| тип. 60 мА (при скорости 500 кбод) | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 20 мА (Плюс ток питания датчиков) |
| макс. 1,2 A | |
| макс. 1,2 A | |
| Напряжение питания UA11 | 24 В DC |
| Ток питания при UA11 | макс. 4 A |
| Потребляемый ток при UA11 | тип. 15 мА |
| макс. 4 A | |
| Напряжение питания UA12 | 24 В DC |
| Ток питания при UA12 | макс. 4 A |
| Потребляемый ток при UA12 | тип. 15 мА |
| макс. 4 A |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | 8-контактный разъем M12 |
| Способ подключения | 2-, 3-проводной кабель |
| Количество входов | 16 |
| Наименование защиты | Защита от короткого зам. и от перегрузки цепи питания датчика |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 3 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3 мс |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | 8-контактный разъем M12 |
| Способ подключения | 2-проводная схема |
| Количество выходов | 16 |
| Наименование защиты | Защита от короткого зам. и от перегрузки цепи питания датчика |
| Максимальный выходной ток на 1 канал | 500 мА |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
