Возможные производители: KLEMSAN

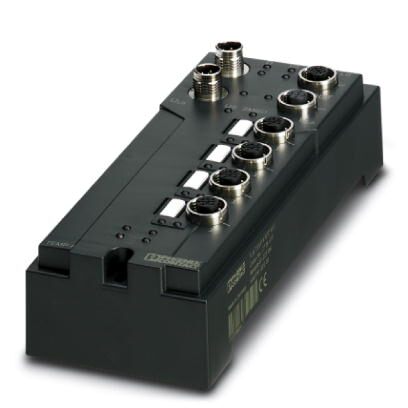

Локальное устройство имеет 4 цифровых входа для резистивных температурных датчиков. Особенности: Время цифроаналогового преобразования 180 мкс, вывод результатов измерений в 16-битном виде, переключение между 500 кбод и 2 Мбод, настройка PCP, защита от короткого замыкания и перегрузки, система быстрого подключения M12
Размеры
| Чертеж |  |
|---|---|
| Ширина | 70 мм |
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 168 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Среда передачи | Медь |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | макс. 4 A |
| Потребляемый ток при UL | макс. 100 мА (при скорости 2 Мбода) |
| тип. 70 мА | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 5 мА (Плюс ток питания датчиков) |
| макс. 400 мА |
Аналоговые входы
| Количество входов | макс. 4 (для резистивных температурных датчиков) |
|---|---|
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Количество входов | макс. 4 (для резистивных температурных датчиков) |
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, линейные резисторы |
| Обновление данных процесса | в зависимости от способа подключения |
| Время фильтрования (входной фильтр) | 4,1 мс (Заводская настройка или 0,6 мс; настройка для каждого канала) |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, ударный импульс полусинусоида | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27250300 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
