Артикул:
2744830
Внутренний код:
PC-2744830
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
63,4 кб
Характеристики
Вес, шт
—
40,240 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

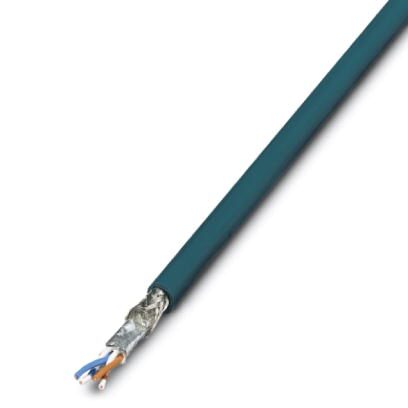

Кабель CAT5-SF/UTP (J-LI02YS(ST)C H 2 x 2 x 26 AWG), легкий, гибкий установочный кабель 2 x 2 x 0,14 мм², из тонких проводников, экранированный, внешняя оболочка: диаметр 5,75 ± 0,15 мм
Общие характеристики
| Расчетное напряжение | 48 В AC |
|---|---|
| Полюсов | 4 |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 100 Мбит/с |
| Альтернативное краткое описание изделия | Монтажные кабели Ethernet |
Кабель
| Тип кабеля | Ethernet |
|---|---|
| Тип кабеля (краткое обозначение) | 93E |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 100 Мбит/с |
| Конструкция кабеля | 2x2xAWG26/7; SF/UTP |
| Сечение провода | 2x 2x 0,14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1 мм -0,2 мм |
| Цвета жил | белый/оранжевый-оранжевый, белый/зеленый-зеленый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 2 пары с 2 наполнителями для сердечника |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Наружный диаметр кабеля D | 5,75 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 30 мм (кабель, жестко прокладываемый) |
| Минимальный радиус изгиба, при подвижной прокладке | 78 мм (кабель, для подвижного монтажа) |
| Прочность на разрыв GRP | ≤ 50 Н (кратковременно) |
| ≤ 10 Н (длительно) | |
| Масса кабеля | 43 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | Foam-Skin PE |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление кабеля | ≤ 284 Ом/км |
| Проводники - емкость | ном. 48 нФ/км (при 800 Гц) |
| Волновое сопротивление | 100 Ω ±15 % (при 1 ... 100 МГц) |
| Переходное затухание (NEXT) | 66 дБ/м (при 1 МГц) |
| 57 дБ/м (при 4 МГц) | |
| 52 дБ/м (при 10 МГц) | |
| 50 дБ/м (при 16 МГц) | |
| 47 дБ/м (при 20 МГц) | |
| 45 дБ/м (при 31,25 МГц) | |
| 40 дБ/м (при 62,5 МГц) | |
| 36 дБ/м (при 100 МГц) | |
| Ослабление | 0,028 дБ/м (при 1 МГц) |
| 0,06 дБ/м (при 4 МГц) | |
| 0,085 дБ/м (при 10 МГц) | |
| 0,115 дБ/м (при 16 МГц) | |
| 0,128 дБ/м (при 20 МГц) | |
| 0,162 дБ/м (при 31,25 МГц) | |
| 0,23 дБ/м (при 62,5 МГц) | |
| 0,29 дБ/м (при 100 МГц) | |
| Переходное затухание | 6,57 дБ/м (при 1 МГц) |
| 5,64 дБ/м (при 4 МГц) | |
| 5,12 дБ/м (при 10 МГц) | |
| 4,89 дБ/м (при 16 МГц) | |
| 4,57 дБ/м (при 20 МГц) | |
| 4,34 дБ/м (при 31,25 МГц) | |
| 3,77 дБ/м (при 62,5 МГц) | |
| 3,31 дБ/м (при 100 МГц) | |
| Скорость передачи сигнала | 0,77 c |
| Время распространения сигнала | 4,3 нСм/м |
| Подавление помех | около 65 дБ (при 30 МГц) |
| Сопротивление устройства сопряжения | ≤ 5,00 мΩ/м (при 20 МГц) |
| Номинальное напряжение, проводник | 50 Вэфф |
| 125 В (Пиковое значение, не для применения под сильной токовой нагрузкой) | |
| Испытательное напряжение, фаза / фаза | 1000 Вэфф |
| Испытательное напряжение, фаза / экран | 500 Вэфф |
| Негорючесть | согласно VDE 0482, часть 265-2-1 |
| согласно МЭК 332-1 | |
| Температура окружающей среды (при прокладке) | -5 °C ... 60 °C |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27230207 |
|---|---|
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 19030300 |
| eCl@ss 6.0 | 27061800 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27061801 |
