Артикул:
2749398
Внутрений код:
PC-2749398
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
87,2 кб
Характеристики
Норма упаковки
—
5
Вес, шт
—
102,420 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
43 110.33 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

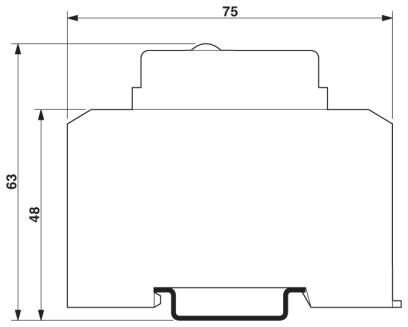

Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, с уровнем TTL, монтируется на NS 35/7,5, ширина корпуса: 50 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Цвет | черный |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |

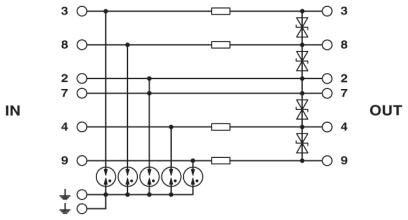

Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Класс VDE | C2 |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 5 В DC |
| Макс. напряжение при длит. нагрузке UC | 5,8 В DC |
| Расчетный ток | 450 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 2 мА |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза — сигнальная масса) | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 9 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 450 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 9 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 450 В |
| Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 9 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 9 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 9 В |
| Уровень защиты Up (жила-жила) | ≤ 9 В |
| Уровень защиты Up (жила-земля) | ≤ 450 В |
| Уровень защиты Up (жила—масса сигнала) | ≤ 9 В |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |

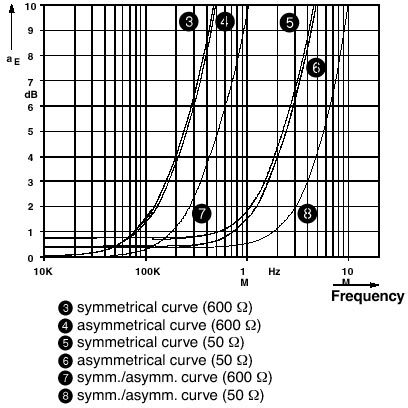

| Вносимое затухание aE, сим. | тип. 0,1 дБ (до 40 кГц, системы сопротивлением 150 Ω) |
| тип. 0,1 дБ (до 10 кГц) | |
| Вносимое затухание aE, асим. | 0,5 дБ (до 0,1 МГц, системы сопротивлением 50 Ω) |
| 0,1 дБ (до 10 кГц, системы сопротивлением 600 Ω) | |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | 600 кГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | 200 кГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | 50 кГц |
| Сопротивление на каждую цепь | 4,4 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
87,2 кб
