Артикул:
2761266
Внутрений код:
PC-2761266
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,7 кб
Характеристики
Вес, шт
—
250,080 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

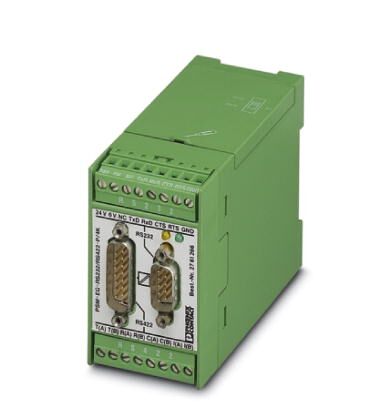

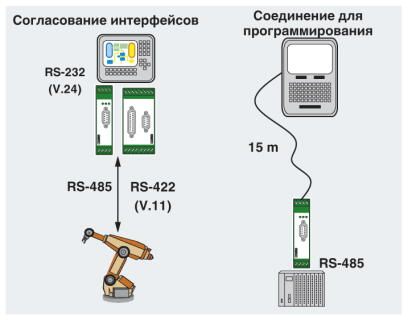

Преобразователь интерфейсов, для сопряжения интерфейса RS-232 (V.24) с RS-422 (V.11), с гальванической развязкой, 4 канала, устанавливается на монтажную рейку
Преимущества для Вас
- RS-422 4-проводный режим "точка-точка"
- Скорость передачи данных до 64 Кбит/с
- Высококачественная развязка 3 цепей между цепью питания, RS-232, и RS-422 для безопасного разделения потенциалов (2,5 кВ)
- Встроенная схема защиты от импульсных перенапряжений с отводом токов переходных процессов, для установки на монтажной рейке
- Подсоединение кабелей передачи данных с помощью штекера D-SUB или вставного винтового клеммного модуля
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C |
|---|---|
| Помехоустойчивость | EN 50 082-2 |
Общие сведения
| Каналы связи | 4 (2/2), RxD, TxD, RTS, CTS; полный дуплекс |
|---|---|
| Битовая задержка | ≤ 3 мкс |
| Битовое искажение | ≤ 5 % |
| Гальваническая развязка | VCC // RS-232 // RS-422 |
| Испытательное напряжение, интерфейс передачи данных | 2,5 кВ AC |
| Испытательное напр., интерфейс передачи дан. / питание | 2,5 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2,5 кВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 50 081-1 |
| Вес нетто | 250,08 г |
| Материал корпуса | ABS |
| Цвет | зеленый |
| MTBF | 1045 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 223 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| UL, США / Канада | cUL 508 одобр. |
Питание
| Диапазон напряжения питания | 19,2 В DC ... 28,8 В DC |
|---|---|
| Потребляемый ток, типовой | 130 мА (24 В DC) |
Последовательный интерфейс
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Тип подключения | Штекер D-SUB-9 |
| вставные винтовые клеммы | |
| Дальность передачи | 15 м (витая пара) |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
| Скорость последовательной передачи данных | 64 кбит/с |
| Интерфейс 2 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
| Тип подключения | Штекер D-SUB-15 |
| вставные винтовые клеммы | |
| Дальность передачи | 1200 м (витая пара) |
| Нагрузочный резистор | 510 Ω |
| 150 Ω | |
| 510 Ω (может быть подключен) | |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
| Скорость последовательной передачи данных | 64 кбит/с |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 50 081-1 |
| Помехоустойчивость | EN 50 082-2 |
| Подключение согласно стандарту | CUL |
| UL, США / Канада | cUL 508 одобр. |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19179290 |
|---|---|
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 19179200 |
| eCl@ss 7.0 | 19179290 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
Документы
Техническая документация
64,7 кб
