Возможные производители: KLEMSAN

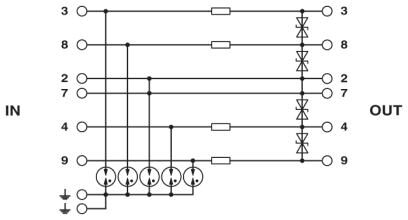

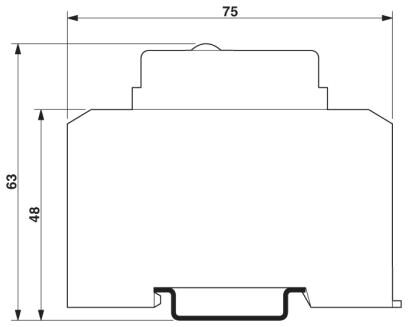

Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
---|---|
Степень защиты | IP20 |
Общие сведения
Цвет | черный |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C2 |
---|---|
C3 | |
D1 | |
Класс VDE | C2 |
C3 | |
D1 | |
Макс. напряжение при длит. нагрузке UC | 12 В DC |
Расчетный ток | 450 мА (25 °C) |
Эффективный рабочий ток IC при UC | ≤ 10 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 600 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 22 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 600 В |
Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 22 В |
Остаточное напряжение при In (фаза-фаза) | ≤ 19 В |
Остаточное напряжение при In (фаза-масса сигнала) | ≤ 19 В |
Уровень защиты Up (жила-жила) | ≤ 22 В |
Уровень защиты Up (жила-земля) | ≤ 600 В |
Уровень защиты Up (жила—масса сигнала) | ≤ 22 В |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
Время срабатывания tA (фаза-земля) | ≤ 100 нс |
Вносимое затухание aE, сим. | |
≤ 0,1 дБ (до 10 кГц) | |
Вносимое затухание aE, асим. | 0,8 дБ (до 0,1 МГц, системы сопротивлением 50 Ω) |
0,1 дБ (до 10 кГц, системы сопротивлением 600 Ω) | |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | 1,3 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | 130 кГц |
Сопротивление на каждую цепь | 4,4 Ω |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Тип подключения ВХОД | Винтовые клеммы |
Тип подключения ВЫХОД | Винтовые клеммы |
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
