Артикул:
2763701
Внутрений код:
PC-2763701
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,1 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
102,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
21 491.87 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

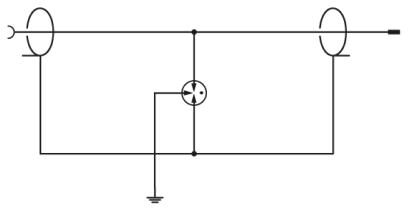

Промежуточный штекер с защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли. Разъемы: BNC гнездо-штекер
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Дальнейшие описания
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
|---|
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 180 В DC |
| 130 В AC | |
| Расчетный ток | 3,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 590 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | ≤ 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 33 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 33 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич. | ≤ 33 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 160 В (1,5 м, провод) |
| Остаточное напряжение при In (фаза-экран) | ≤ 55 В |
| Остаточное напряжение при In (экран-земля) | ≤ 160 В (1,5 м, провод) |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | ≤ 700 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (экран-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA | ≤ 100 нс |

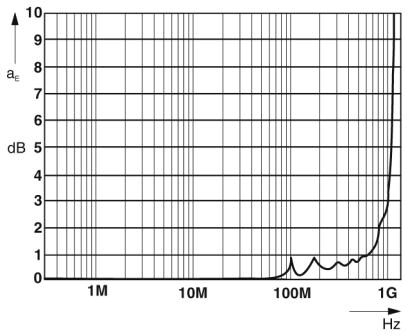

| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 100 МГц / 50 Ω) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 1 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,3 (≤ 150 МГц) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 300 Вт (VSWR = 1,1) |
| 80 Вт (VSWR= ∞) | |
| Емкость, асимметрич. (экран) | тип. 6 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| C3 - 100 A | |
| D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | BNC 50 Ω |
|---|---|
| Тип подключения ВХОД | Розетка BNC |
| Тип подключения ВЫХОД | Штекер BNC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
