Возможные производители: KLEMSAN

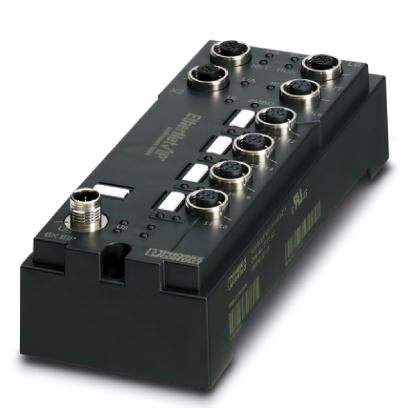

Устройство сопряжения с шиной EtherNet/IP™ позволяет подключить к локальной шине до 16 устройств. Другие функции: 10 и 100 Мбит/с, автосогласование скорости, автоматическая коммутация, 8 цифровых входов, точная диагностика каналов, защита от короткого замыкания / перегрузки, система быстрого подключения M12

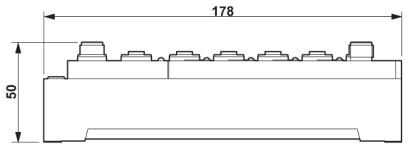

Размеры
| Чертеж |  |
|---|---|
| Ширина | 70 мм |
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 178 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 280 г |
| Тип монтажа | Настенный монтаж, опционально на монтажной плате |

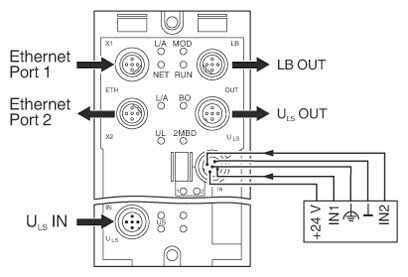

Интерфейсы
| Наименование | EtherNet/IP™ |
|---|---|
| Тип подключения | Штекерный соединитель M12, с механич. ключом типа D |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 10/100 Мбит/с (Автосогласование) |
| Полюсов | 4 |
Шлюз локальной шины
| Наименование | Шлюз локальной шины |
|---|---|
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Скорость передачи данных | 500 кбод / 2 Мбод (переключаются) |
| Макс. количество оконечных устройств локальной шины | 16 |
| Макс. длина локальной шины | 20 м |
Питание электронного модуля
| Тип подключения | Штекерный соединитель M12 |
|---|---|
| Наименование | UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Ток питания |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | макс. 4 A |
| Потребляемый ток при UL | макс. 118 мА (при скорости 2 Мбода) |
| тип. 118 мА (при скорости 2 Мбода) | |
| макс. 60 мА (при скорости 500 кбод) | |
| тип. 60 мА (при скорости 500 кбод) | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 5 мА (Плюс ток питания датчиков) |
| макс. 600 мА |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 8 |
| Наименование защиты | Защита от короткого зам. и от перегрузки цепи питания датчика |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
