Возможные производители: KLEMSAN
Промежуточный штекер с грубой и тонкой защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли, напряжение сигнала 24 В. Подключение: BNC гнездо-штекер
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Расчетный ток | 185 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 500 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 45 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 50 В (10 см, провод) |
| Остаточное напряжение при In (фаза-экран) | ≤ 43 В |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C1 - 1 кВ/500 A) |
| ≤ 500 В (C3 - 10 A) | |
| ≤ 600 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-экран) | ≤ 50 В (C3 - 10 A) |
| ≤ 70 В (C1 - 1 кВ/500 A) | |
| ≤ 120 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-экран) | ≤ 500 нс |

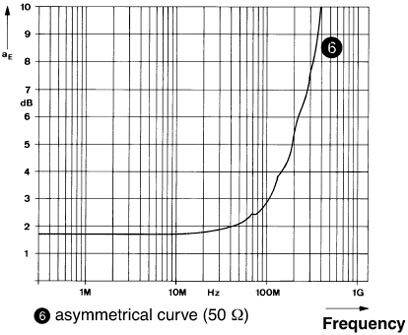

| Вносимое затухание aE, асим. | 2 дБ (≤ 20 МГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 90 МГц |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | BNC 50 Ω |
|---|---|
| Тип подключения ВХОД | Розетка BNC |
| Тип подключения ВЫХОД | Штекер BNC |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
