Возможные производители: KLEMSAN
Фильтр подавления помех в электросети с универсальными монтажными ножками для установки на NS 32 или NS 35/7,5, номинальный ток: 10 А
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 100 °C (HMF) |
---|---|
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA |
---|---|
Класс воспламеняемости согласно UL 94 | V-2 |
Цвет | черный |
Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
VDE 0110-1 | |

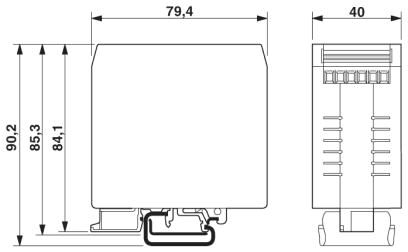

Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Полюсов | 2 |
Направление действие | 1L-N & N-PE |
Защитная цепь
Макс. напряжение при длит. нагрузке UC | 264 В AC (L-N) |
---|---|
264 В AC (L-PE) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Расчетный ток | 10 A (40 °C) |
Эффективный рабочий ток IC при UC | ≤ 0,25 мА |
Ток защитного проводника IPE | ≤ 0,5 мА |

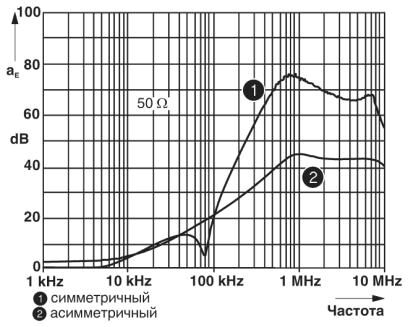

Вносимое затухание aE, сим. | > 80 дБ (50 Ом / 1 МГц) |
Вносимое затухание aE, асим. | > 40 дБ (50 Ом / 1 МГц) |

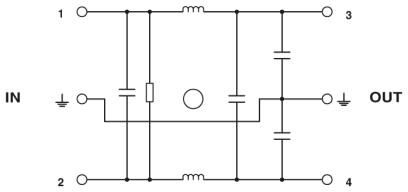

Емкость | 2x 470 нФ (X2) |
2x 2,2 нФ (Y2) | |
Индуктивность на каждую цепь | 2x 1,8 мГн (С компенсацией токов) |
Номинал предохранителя, макс. | 10 A (gL) |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Тип подключения ВХОД | Винтовые клеммы |
Тип подключения ВЫХОД | Винтовые клеммы |
Резьба винтов | M3 |
Момент затяжки | 0,8 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130806 |
eCl@ss 8.0 | 27130806 |
eCl@ss 9.0 | 27130806 |
