Возможные производители: KLEMSAN

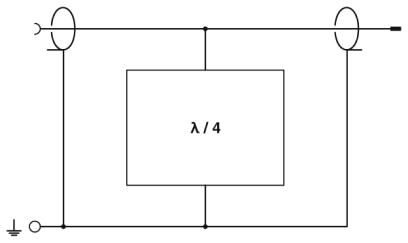

Промежуточный штекер по технологии Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединители N-типа, штекер-гнездо
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C |
|---|---|
| Степень защиты | IP68 |
Общие сведения
| Материал корпуса | Латунь (CuZn) |
|---|---|
| Цвет | под никель |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Класс VDE | C2 |
| C3 | |
| D1 | |
| Расчетный ток | 5 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | ≤ 15 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 30 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 15 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 30 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 30 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 55 В (6 кВ / 3 кА) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 55 В (6 кВ / 3 кА) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 55 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 55 В |
| Уровень защиты Up (жила-земля) | ≤ 95 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | ≤ 95 В (C2 - 10 кВ / 5 кА) |
| Вносимое затухание aE, асим. | тип. 0,05 дБ (≤ 0,10 дБ) |
| Диапазон частот | 380 МГц ... 470 МГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,05 (≤ 1,15) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 800 Вт |
| ≤ 4 кВт (пиков.) | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | Соединитель N-типа |
|---|---|
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2005 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
