Возможные производители: KLEMSAN

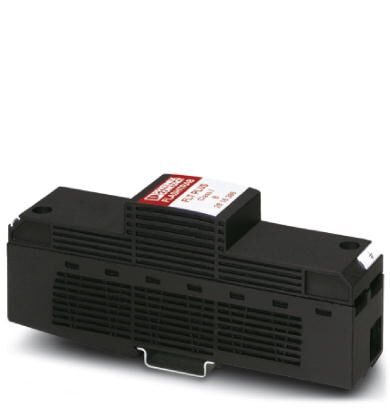

Грозозащитный разрядник (Тип 1/класс I) с искровым промежутком Arc-Chopping, гасительной пластиной для высоких токов последействия в сети, 1-канальный. Ширина корпуса: 35 мм (2TE)
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | I |
|---|---|
| T1 | |
| Тип EN | T1 |
| Система энергоснабжения IEC | TT |
| TN-C | |
| TN-S | |
| Защитная цепь | L-PEN |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN) |
|---|---|
| 230/400 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 440 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 0,1 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 44 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) | 50 кA |
| Ток разряда молнии(10/350)мкс, заряд | 25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 625 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 50 кA |
| Способность к гашению сопровождающего тока Ifi (L-PEN) | 25 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up (L-PEN) | ≤ 5 кВ |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 5 кВ |
| Характеристика TOV при UT (L-PEN) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Время срабатывания tA (L-PEN) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 500 A AC (gG) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M6 |
| Момент затяжки | 8 Нм |
| Длина снятия изоляции | 19 мм |
| Сечение гибкого проводника мин. | 16 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 10 мм² |
| Сечение жесткого проводника макс. | 50 мм² |
| Сечение проводника AWG | 6 ... 1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27140201 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
