Артикул:
2800419
Внутрений код:
PC-2800419
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
78,5 кб
Характеристики
Вес, шт
—
3 500,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
82 435.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

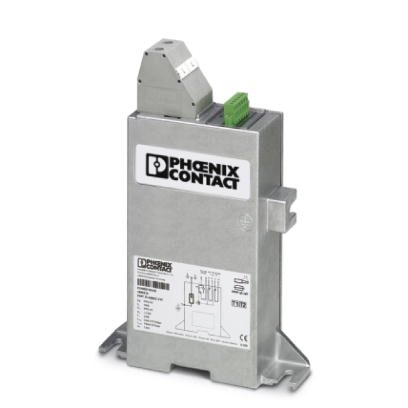

Молниеотвод/УЗИП, тип 1/2 / класс I/II, для 1-фазных цепей электропитания с совмещенными в одном проводе проводниками PE и N (L1, PEN).
Преимущества для Вас
- Эксплуатация в сложных промышленных условиях
- Очень высокая стойкость к нагрузкам кратковременным перенапряжением
- Универсальное решение для различных сетей
- Отвечает требованиям к монтажу согласно CLC/TS 50539-22
- Отвечает требованиям молниезащиты класс I
- Ток утечки /ток последействия отсутствует
- Герметично закрытый, не задутый
- Визуальная индикация статуса на месте
- Многоуровневый контроль состояния через контакт для дистанционной передачи сигнала
- Разрядник типа 1/2 на базе варистора
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| -40 °C ... 55 °C (последовательное проходное соединение ≥ 35 мм²) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 150 Гц / 2,5 ч / X, Y, Z) |
| 4г (5 ... 100 Гц / X, Y, Z - согласно GL) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| I | |
| Тип EN | T1 / T2 |
| T1 | |
| Система энергоснабжения IEC | TN-C |
| IT | |
| Защитная цепь | L-PE |
| Тип монтажа | Резьбовой монтаж |
| Цвет | серебристо-серый |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Встраиваемый модуль |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Монтаж: два винта 8 мм с моментом 8 Нм на изолированной или заземленной поверхности |
|---|---|
| Импульсный ток длинной волны 2 мс согласно МЭК 60099-4: 250 x 1,0 кА или 500 x 0,5 кА. |
Защитная цепь
| Номинальное напряжение UN | 690 В AC |
|---|---|
| 554/960 В AC (TN-C) | |
| 690 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 800 В AC |
| Номинальный ток IL | 150 A (последовательное проходное соединение, 50 мм²) |
| Ток защитного проводника IPE | ≤ 20 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 16 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 35 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 100 кA |
| Испытательный разрядный ток (10/350) мкс (L-PE), зарядка | 17,5 Ас |
| Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия | 305 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp | 35 кA |
| Способность к гашению сопровождающего тока Ifi (L-PE) | 50 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Уровень защиты Up (L-PE) | ≤ 4,5 кВ |
| Остаточное напряжение Ures (L-PE) | ≤ 2,7 кВ (при In) |
| ≤ 2,5 кВ (при 20 кА) | |
| ≤ 2,3 кВ (При 10 кА) | |
| ≤ 2,2 кВ (при 5 кА) | |
| ≤ 2,1 кВ (При 3 кА) | |
| Характеристика TOV при UT (L-PE) | 1960 В AC (200 мс / режим устойчивости) |
| 1500 В AC (5 с / режим устойчивости) | |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG при ≥35 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 400 A (gG при 2x 50мм²) |
| 800 A (aR (только до Iимп = 25 кА)) |
Индикатор / Дистанционная сигнализация
| Функция переключения | 2x размыкающих, 1-полюсн. |
|---|---|
| Рабочее напряжение | 30 В AC |
| 30 В DC | |
| Рабочий ток | 1,5 A AC |
| 1,5 A DC | |
| Резьба винтов | M3 |
| Момент затяжки | 0,55 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Питание индикатора состояния / дистанционной сигнализации
| Рабочее напряжение | 19,2 В AC/DC ... 30 В AC/DC |
|---|---|
| Рабочий ток | 7 мА AC/DC ... 13 мА AC/DC |
| Расчетный ток | 10 мА AC/DC |
| Номинал предохранителя, макс. | 1 A (e.g. T to IEC 127-2/III) |
| Помехоустойчивость согласно МЭК 61000-4-5 (жила-жила) | 1 кВ |
| Помехоустойчивость согласно МЭК 61000-4-5 (жила-земля) | 6 кВ |
Параметры соединения
| Наименование, подключение | Сдвоенная клемма |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M6 |
| Момент затяжки | 8,5 Нм |
| Длина снятия изоляции | 24 мм |
| Сечение гибкого провода | 16 мм² ... 50 мм² |
| Сечение жесткого провода | 16 мм² ... 50 мм² |
| Сечение проводника AWG | 6 ... 1/0 |
| Наименование, подключение | Подсоединение PE-проводника |
| Тип подключения | Круглый кабельный наконечник |
| Момент затяжки | 20 Нм |
| Сечение гибкого провода | 16 мм² ... 95 мм² |
| Сечение жесткого провода | 16 мм² ... 95 мм² |
| Сечение проводника AWG | 6 ... 3/0 |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 800 В AC |
| Номинальное напряжение | 690 В AC |
| Защитная цепь | L-G |
| Система распределения энергии | Single phase |
| Номинальная частота | 60 Гц |
| Измеренное предельное напряжение MLV (L-G) | 4370 В |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 30 В AC |
|---|---|
| 30 В DC | |
| Рабочий ток | 1,5 A AC |
| 1,5 A DC | |
| Момент затяжки | 5 lbf-in. ... 7 lbf-in. |
| Сечение проводника AWG | 24 ... 12 |
UL данные по присоединению
| Наименование, подключение | Сдвоенная клемма |
|---|---|
| Сечение проводника AWG | 1/0 ... 6 |
| Момент затяжки | 75 lbf-in. |
Environmental Product Compliance
| REACh SVHC | N,N-dimethylacetamide 127-19-5 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27140201 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
