Артикул:
2800642
Внутрений код:
PC-2800642
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
314,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
34 561.54 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

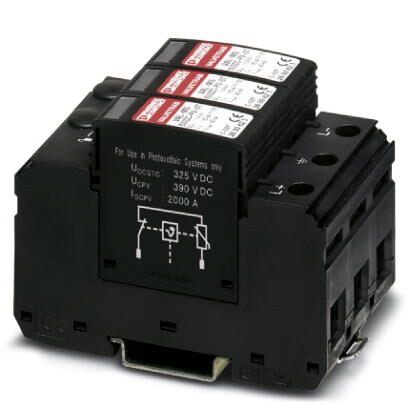

Разрядник для защиты от перенапряжений для 2-полюсных изолированных систем DC (600 В), монтаж на DIN-рейке, 3-полюсный базовый элемент, 3 вставных варистора с контролем температуры, индикаторы состояния на каждом штекерном модуле.
Преимущества для Вас
- Повышенная безопасность благодаря соблюдению стандарта EN 50539-11
- Надежный контакт благодаря встроенной задвижке
- Простая замена благодаря вставным разрядникам
- Оптимальная защита преобразователя тока благодаря низкому уровню срабатывания защиты
- Целенаправленная замена неисправных штекеров благодаря оптической индикации состояния
- Защита от неправильного подсоединения благодаря кодировке на штекере и базовом элементе
- Всегда подходящий разрядник благодаря применению универсальных защитных компонентов Тип1 / Тип2
Размеры
| Высота | 89,8 мм |
|---|---|
| Ширина | 53,4 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 3 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7,5г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV II |
|---|---|
| PV T2 | |
| Тип EN | T2 |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 800 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | 20 мкA |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 20 мкА пост. тока |
| ≤ 300 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 20 mVA |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Уровень защиты Up | ≤ 2,7 кВ |
| Остаточное напряжение Ures | ≤ 2,7 кВ (при In) |
| ≤ 2,2 кВ (при 5 кА) | |
| ≤ 2,5 кВ (При 10 кА) | |
| ≤ 2,9 кВ (при 20 кА) | |
| ≤ 3,4 кВ (при 30 кА) | |
| ≤ 3,8 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Спецификации UL
| Тип SPD | 1 |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 800 В DC |
| Номинальное напряжение | 800 В DC |
| Защитная цепь | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Система распределения энергии | DC PV |
| Ограничитель номинального напряжения VPR | 2 кВ |
| Номинальный импульсный разрядный ток In | 20 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
