Возможные производители: KLEMSAN

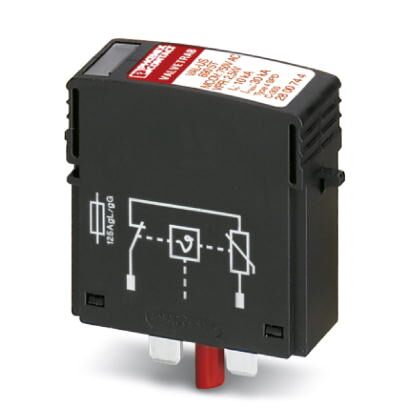

Штекерный модуль для защиты от перенапряжений, тип 2, с мощным варистором для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Защитная цепь | L-PE |
| L-PEN | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | Для использования в любых низковольтных системах между L-N и L-PEN. Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / пример a) |
|---|
Защитная цепь
| Номинальное напряжение UN | 554/960 В AC (TN) |
|---|---|
| 690 В AC (IT) | |
| Номинальная частота fN | 60 Гц (50 Гц) |
| Макс. напряжение при длит. нагрузке UC | 760 В AC |
| Ток защитного проводника IPE | ≤ 0,5 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 400 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 2,9 кВ |
| Остаточное напряжение Ures | ≤ 2,9 кВ (при In) |
| ≤ 2,7 кВ (При 10 кА) | |
| ≤ 2,5 кВ (при 5 кА) | |
| ≤ 2,3 кВ (При 3 кА) | |
| Характеристика TOV при UT | 1000 В AC (5 с / режим устойчивости) |
| 1056 В AC (120 мин / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 750 В AC |
| Номинальное напряжение | 690 В AC |
| Защитная цепь | L-N |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 2700 В |
| Номинальный импульсный разрядный ток In (L-N) | 10 кA |
Классификация
