Возможные производители: KLEMSAN
Модуль для подачи питания и многоступенчатой телесигнализации с нулевым потенциалом для подключенных модулей защиты от импульсных перенапряжений.
Преимущества для Вас
- Система защиты от импульсных перенапряжений
- Многоступенчатый контроль состояния
- Питание системы через шину несущей рейки
- До 28 защитных модулей на модуль питания
- Конструкция из двух частей упрощает обслуживание
- Возможность кодировки штекера
- Штекерный модуль может быть без изменения общего сопротивления извлечен для обслуживания
- Базовый элемент остается неотъемлемой частью системы

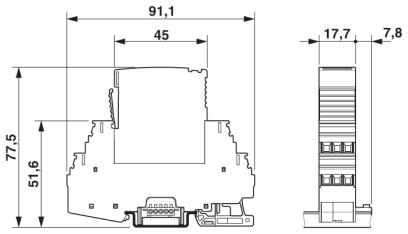

Размеры
Высота | 91,1 мм |
---|---|
Ширина | 17,7 мм |
Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 1 TE |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Дальнейшие описания

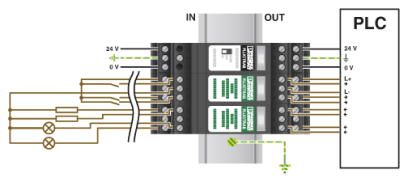

Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
---|
Защитная цепь
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатый контакт для дистанционной передачи сигнала |
---|
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Контакт дистанционной сигнализации
Функция переключения | 2 размыкающих |
---|---|
Тип подключения | Винтовые зажимы |
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 14 |
Питание индикатора состояния / дистанционной сигнализации
Рабочее напряжение | 20 В DC ... 30 В DC |
---|---|
Расчетный ток | макс. 130 мА (24 В DC) |
макс. 160 мА (20 В DC) | |
Номинал предохранителя, макс. | 500 мА (T) |

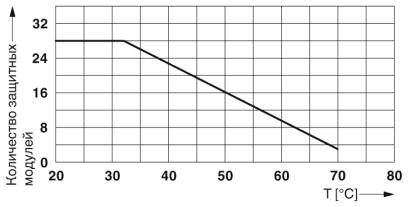

Количество подсоединяемых модулей защиты от импульсных перенапряжений | 28 (32 °C) |
Стандарты и предписания
Стандарты/нормативные документы | EN 61000-6-2 2005 |
---|---|
EN 61000-6-3 2007 + A1:2011 | |
EN 60950-1 2006 + A2:2013 | |
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-15 2010 | |
EN 60079-26 2007 | |
МЭК 60079-0 2011 (измененный) + поправка 2012 | |
МЭК 60079-11 2011 + Corrigendum 2012 | |
МЭК 60079-15 2010 | |
МЭК 60079-7 2006 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
