Артикул:
2800792
Внутрений код:
PC-2800792
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
111,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

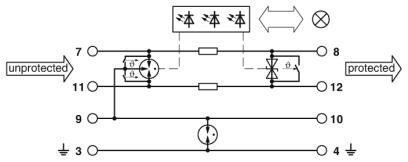

Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для одной 2-проводной сигнальной цепи без потенциала земли. Непрямое заземление через газовый разрядник.
Преимущества для Вас
- Система защиты от импульсных перенапряжений
- Многоступенчатый контроль состояния
- Сборное сообщение через модуль питания и сигнализации
- Питание системы через шину несущей рейки
- До 28 защитных модулей на модуль питания
- Конструкция из двух частей упрощает обслуживание
- Возможность кодировки штекера
- Штекерный модуль может быть без изменения общего сопротивления извлечен для обслуживания
- Базовый элемент остается неотъемлемой частью системы

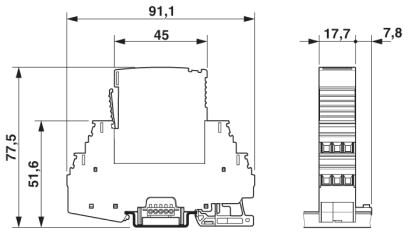

Размеры
| Высота | 91,1 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Дальнейшие описания
| Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
|---|
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 5 В DC |
| Макс. напряжение при длит. нагрузке UC | 6 В DC |
| 4 В AC | |

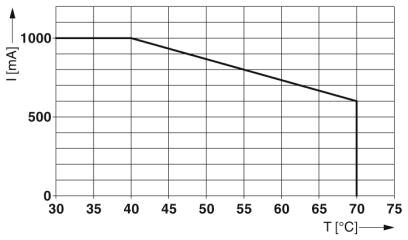

| Расчетный ток | 1000 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 2 мА (в сигнальной цепи) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Уровень защиты Up (жила-жила) | ≤ 85 В (C1 - 1 кВ/500 A) |
| ≤ 110 В (C2 - 10 кВ / 5 кА) | |
| ≤ 140 В (C2 - 10 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 25 В (C3 - 50 A) | |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 - 1 кВ/500 A) |
| ≤ 1300 В (C2 - 10 кВ / 5 кА) | |
| ≤ 1200 В (C2 - 10 кА) | |
| ≤ 1000 В (C3 - 25 A) | |
| ≤ 1300 В (C3 - 100 A) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 600 В (C1 - 1 кВ/500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| ≤ 800 В (C2 - 10 кА) | |
| ≤ 700 В (C3 - 25 A) | |
| ≤ 800 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 26 В (C1 - 1 кВ/500 A) |
| ≤ 70 В (C2 - 10 кВ / 5 кА) | |
| ≤ 30 В (C2 - 10 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 40 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 300 кГц |
| Емкость (фаза-земля) | тип. 7,5 нФ |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Номинал предохранителя, макс. | 1 A (FF) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C2 - 10 кА | |
| C3 - 50 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C2 - 10 кА | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
| C2 - 10 кВ/5 kA | |
| C2 - 10 кA | |
| C3 - 100 A | |
| D1 - 2,5 кA | |
| Время сброса импульса (фаза-фаза) | ≤ 10 мс |
| Время сброса импульса (фаза-земля) | ≤ 10 мс |
| Время сброса импульса (жила—масса сигнала) | ≤ 10 мс |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
|---|---|
| EN 61643-21 2001 + A1:2009 | |
| EN 61000-6-3 2007 + A1:2011 | |
| EN 61000-6-2 2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
