Возможные производители: KLEMSAN
Устройство защиты от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для пяти сигнальных проводников. Для высокочастотных приложений и телекоммуникационных интерфейсов без напряжения питания (до 90 Мбит/с).
Преимущества для Вас
- Система защиты от импульсных перенапряжений
- Многоступенчатый контроль состояния
- Сборное сообщение через модуль питания и сигнализации
- Питание системы через шину несущей рейки
- До 28 защитных модулей на модуль питания
- Для приложений HF благодаря высокой скорости передачи данных
- Конструкция из двух частей упрощает обслуживание
- Возможность кодировки штекера
- Штекерный модуль может быть без изменения общего сопротивления извлечен для обслуживания
- Базовый элемент остается неотъемлемой частью системы
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Скорость передачи данных | 90 Мбит/с |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 5 В DC |
Макс. напряжение при длит. нагрузке UC | 6 В DC |
4 В AC | |

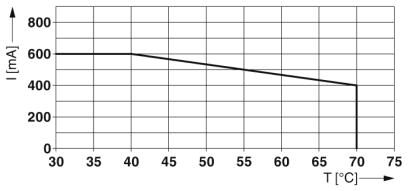

Расчетный ток | 600 мА (40 °C) |
Эффективный рабочий ток IC при UC | ≤ 800 мкA (на цепь) |
Ток защитного проводника IPE | ≤ 800 мкA (на цепь) |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Уровень защиты Up (жила-жила) | ≤ 90 В (C1 - 1 кВ/500 A) |
≤ 140 В (C2 - 10 кВ / 5 кА) | |
≤ 30 В (C3 - 25 A) | |
≤ 30 В (C3 - 50 A) | |
Уровень защиты Up (жила-земля) | ≤ 90 В (C1 - 1 кВ/500 A) |
≤ 140 В (C2 - 10 кВ / 5 кА) | |
≤ 30 В (C3 - 25 A) | |
≤ 30 В (C3 - 50 A) | |
Уровень защиты Up, статический (жила-жила) | ≤ 45 В (C1 - 1 кВ/500 A) |
Уровень защиты Up, статический (жила-земля) | ≤ 45 В (C1 - 1 кВ/500 A) |
Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
Время срабатывания tA (фаза-земля) | ≤ 1 нс |
Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 10 МГц / 150 Ω) |
Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 10 МГц / 150 Ω) |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 60 МГц |
Емкость (фаза-фаза) | тип. 30 пФ |
Емкость (фаза — сигнальная масса) | тип. 30 пФ |
Сопротивление на каждую цепь | 1,2 Ω ±5 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
Номинал предохранителя, макс. | 600 мА (FF) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C2 - 10 кА | |
C3 - 50 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C2 - 10 кА | |
C3 - 50 A | |
D1 - 2,5 kA | |
Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
C2 - 10 кВ/5 kA | |
C2 - 10 кA | |
C3 - 50 A | |
Время сброса импульса (фаза-фаза) | ≤ 10 мс |
Время сброса импульса (фаза-земля) | ≤ 10 мс |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 | |
EN 61000-6-2 2005 | |
EN 61000-6-3 2007 + A1:2011 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
