Термомагнитный защитный выключатель, 2-полюсный, характеристика срабатывания SFB, 2 переключающих контакта, штекер для базового элемента
Описание изделия
Термомагнитный защитный выключатель
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Определение влажности | 240 h, 95 % RH, 40 °C |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Вибрация (при эксплуатации) | 8г (МЭК 60068-2-6, Test Fc) |
| Степень защиты | IP30 (Область срабатывания) |
Общие сведения
| Указания по монтажу | При монтаже в ряд номинальный ток устройства может достигать только 80 %, или же необходимо соответствующим образом изменить параметры. |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип монтажа | на основной элемент |
| Цвет | cерый |
| Полюсов | 2 |
| Группа изоляционного материала | II |
| Степень загрязнения | 2 |
| Конструкция | Штекер |
Электрические данные
| Тип предохранителей | SFB |
|---|---|
| Расчетное импульсное напряжение | 2,5 кВ (усиленная изоляция в областях прикосновений) |
| Номинальное напряжение | 80 В DC (МЭК 60934) |
| 80 В DC (UL 1077) | |
| 80 В DC (UL 508 - со штекерным основанием) | |
| Номинальный ток IN | 3 A (МЭК 60934) |
| индуктивная нагрузка согласно UL 1077 | |
| 3 A DC (нагрузка с низкой индукцией согласно UL 1077) | |
| 3 A DC (индуктивная нагрузка согласно UL 508 - с вставным цоколем) | |
| 3 A DC (нагрузка с низкой индукцией согласно UL 508 - с вставным цоколем) | |
| Расчетное импульсное напряжение Ui | 277 В AC (UL 1077) |
| 250 В AC (МЭК 60934) | |
| Рассеиваемая мощность | 1,26 Вт (в номинальном режиме на канал) |
| Сопротивление прибора | 140 мΩ |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Способ задействования | Тип S |

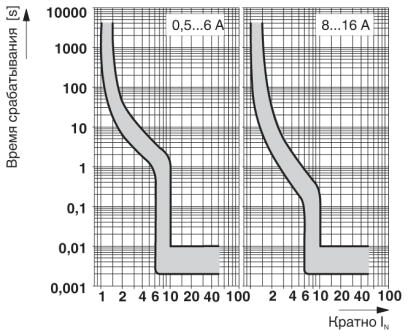

| Тип срабатывания | TM (термомагнитный) |
| Уровень срабатывания | Свободное срабатывание (положительное) |
| Измеренная коммутационная способность короткого замыкания Icn | |
| 600 A (80 В DC) | |
| Требуемые номиналы предохранителей | ≥ 15 A (I > Icn) |
| Коммутационная способность короткого замыкания Ik | 1000 A AC (277 В AC) |
| 1000 A DC (50 В DC) | |
| Электрическая прочность | 3000 В AC (Область срабатывания) |
| 1500 В AC (От основного к вспомогательному электроконтуру) | |
| 1500 В AC (Открытый основной контур) | |
| 1000 В AC (Открытый вспомогательный контур) | |
| 1500 В AC (полюс к полюсу) | |
| Падение напряжения | 0,42 В (при 1 x In) |
| Макс. кол-во коммутационных циклов | 6000 (240 В AC / 1 x In) |
| 3000 (80 В DC / 1 x In) | |
| Вспомогательный электроконтур | 277 В AC / 0,5 A (с малой индукцией) |
| 277 В AC / 1 A (с малой индукцией, макс. 2000 переключений) | |
| 50 В DC / 1 A (с малой индукцией) | |
| минимальное рабочее напряжение вспомогательного контакта | 10 В |
| Максимальное рабочее напряжение вспомогательного контакта | 240 В |
| 240 В | |
| минимальный рабочий ток вспомогательного контакта | 10 мА |
| максимальный рабочий ток вспомогательного контакта | 1 A |
Стандарты и предписания
| Стандарты/нормативные документы | EN 60934 |
|---|---|
| UL 1077 одобренный UL/C-UL | |
| UL 508 зарегистрированный UL/C - UL | |
| CSA 22.2 No. 235-04 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
