Артикул:
2800904
Внутрений код:
PC-2800904
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,2 кб
Характеристики
Вес, шт
—
35,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
8 973.44 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

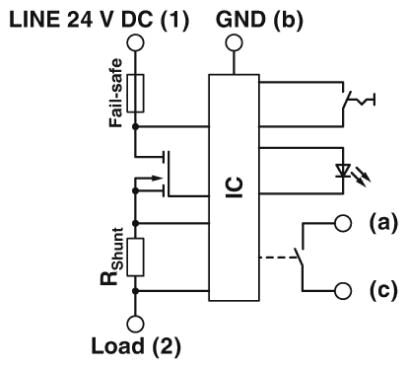

Электронный защитный выключатель, 1-полюсный, активное ограничение тока, 1 замыкающий контакт, штекер для базового элемента.
Преимущества для Вас
- Компактная конструкция с точной дифференциацией номинального тока
- Возможность модульного расширения благодаря единой концепции вставных корпусов
- Продуманная концепция телесигнализации обеспечивает не зависящий от конкретного места мониторинг
- Замыкающий контакт для телесигнализации рабочего состояния
- Активное ограничение тока, даже при емкостных нагрузках
- Возможность перемыкания сетей питания / телесигнализации при помощи принадлежностей CLIPLINE
Размеры
| Высота | 45 мм |
|---|---|
| Ширина | 12,3 мм |
| Глубина | 52 мм |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 12,3 мм |
| Комбинированный модуль, глубина | 77,3 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C (без выпадения конденсата) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Вибрация (при эксплуатации) | 3г (Согласно МЭК 60068-2-6, Test Fc) |
| Степень защиты | IP30 (Область срабатывания) |
Общие сведения
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип монтажа | на основной элемент |
| Цвет | cерый |
| Полюсов | 1 |
| Степень загрязнения | 2 |
| Конструкция | Штекер |
Электрические данные
| Тип предохранителей | электрон. |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 24 В DC |
| 18 В DC ... 30 В DC | |
| Номинальный ток IN | 4 A |
| активное ограничение тока | тип. 1,25 x IN |
| Ток покоя I0 | тип. 8 мА (во включенном состоянии) |
| тип. 17 мА (с сигнальным выходом) | |
| Рассеиваемая мощность | 0,81 Вт (в номинальном режиме работы) |
| Ухудшение показателей от температуры | 4 A (при 50 °C) |
| Тип срабатывания | E (электрон.) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
| Падение напряжения | 100 мВ (при IN) |

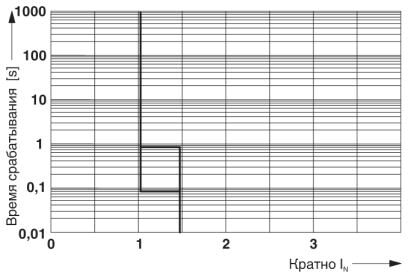

| Время на отключение в цепи нагрузки | 200 мс (см. графики зависимости тока от времени) |
| Отключение при пониженном напряжении в цепи нагрузки | |
| > 17 В (тип. ВХОД) | |
| Макс. емкостная нагрузка в цепи нагрузки | 20000 мкФ |
| Тип контактирования вспомогательного контакта | сухой сигнальный контакт |
| минимальное рабочее напряжение вспомогательного контакта | 10 В DC |
| Максимальное рабочее напряжение вспомогательного контакта | 30 В DC |
| минимальный рабочий ток вспомогательного контакта | 10 мА |
| максимальный рабочий ток вспомогательного контакта | 0,5 A |
Стандарты и предписания
| Стандарты/нормативные документы | UL 2367 одобренный UL |
|---|---|
| UL 508 зарегистрированный UL/C-UL | |
| EMV EN 61000-6-3 Излучение электромагнитных помех | |
| EMV EN 61000-6-2 Помехоустойчивость |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
