Возможные производители: KLEMSAN
Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для двух 2-проводных сигнальных цепей без потенциала земли. Непрямое заземление через газовый разрядник.
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Дальнейшие описания
Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
---|
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 12 В DC |
Макс. напряжение при длит. нагрузке UC | 15 В DC |
10 В AC | |

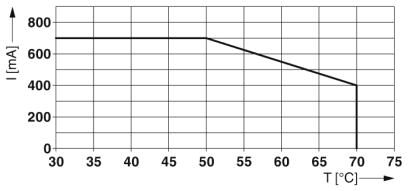

Номинальный ток IN | 700 мА (50 °C) |
Расчетный ток | 700 мА (50 °C) |
Эффективный рабочий ток IC при UC | ≤ 1 мкA (в сигнальной цепи) |
Ток защитного проводника IPE | ≤ 1 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 2,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Уровень защиты Up (жила-жила) | ≤ 65 В (C1 - 1 кВ/500 A) |
≤ 95 В (C2 - 10 кВ / 5 кА) | |
≤ 110 В (C2 - 10 кА) | |
≤ 35 В (C3 - 25 A) | |
≤ 40 В (C3 - 50 A) | |
Уровень защиты Up (жила-земля) | ≤ 900 В (C1 - 1 кВ/500 A) |
≤ 1300 В (C2 - 10 кВ / 5 кА) | |
≤ 1200 В (C2 - 10 кА) | |
≤ 1000 В (C3 - 25 A) | |
≤ 1300 В (C3 - 100 A) | |
Уровень защиты Up (жила—масса сигнала) | ≤ 600 В (C1 - 1 кВ/500 A) |
≤ 750 В (C2 - 10 кВ / 5 кА) | |
≤ 800 В (C2 - 10 кА) | |
≤ 700 В (C3 - 25 A) | |
≤ 800 В (C3 - 100 A) | |
Уровень защиты Up, статический (жила-жила) | ≤ 45 В (C1 - 1 кВ/500 A) |
≤ 50 В (C2 - 10 кА) | |
Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
Время срабатывания tA (фаза — масса сигнала) | ≤ 100 нс |
Время срабатывания tA (фаза-земля) | ≤ 100 нс |
Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 95 кГц / 150 Ω) |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 600 кГц |
Емкость (фаза-фаза) | тип. 4 нФ |
Сопротивление на каждую цепь | 1,2 Ω ±5 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
Номинал предохранителя, макс. | 800 мА (FF) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C2 - 10 кА | |
C3 - 50 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C2 - 10 кА | |
C3 - 100 A | |
D1 - 2,5 kA | |
Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
C2 - 10 кВ/5 kA | |
C2 - 10 кA | |
C3 - 100 A | |
D1 - 2,5 кA | |
Время сброса импульса (фаза-фаза) | ≤ 25 мс |
Время сброса импульса (фаза-земля) | ≤ 50 мс |
Время сброса импульса (жила—масса сигнала) | ≤ 50 мс |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
---|---|
EN 61643-21 2001 + A1:2009 | |
EN 61000-6-2 2007 + A1:2011 | |
EN 61000-6-3 2005 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
