Возможные производители: KLEMSAN
Промежуточный штекер по технологии Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединители N-типа, гнездо-гнездо
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Высота | 2000 м |
| Степень защиты | IP68 |
Общие сведения
| Материал корпуса | HPb59-1 |
|---|---|
| Цвет | под никель |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Номинальный ток IN | 5 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 50 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 50 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 50 кA |
| Суммарный импульсный ток (8/20) мкс | 60 кA |
| Суммарный импульсный ток (10/350)мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 60 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 60 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 60 кA |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 1 В |
| Уровень защиты Up (жила-земля) | ≤ 25 В (C2 - 10 кВ / 5 кА) |
| ≤ 5 В (C1 - 1 кВ/500 A) | |
| ≤ 18 В (6 кВ / 3 кА) | |
| Уровень защиты Up (жила-экран) | ≤ 5 В (C1 - 1 кВ/500 A) |
| ≤ 25 В (C2 - 10 кВ / 5 кА) | |
| ≤ 18 В (6 кВ / 3 кА) | |

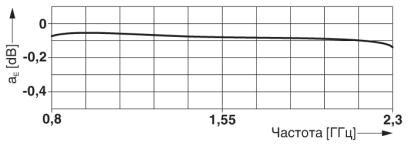

| Вносимое затухание aE, асим. | тип. 0,1 дБ |
| Диапазон частот | 0,8 ГГц ... 2,25 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,2 |
| макс. 1,25 | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 500 Вт |
| ≤ 4 кВт (пиков.) | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
