Артикул:
2801136
Внутрений код:
PC-2801136
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
62,6 кб
Характеристики
Вес, шт
—
164,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

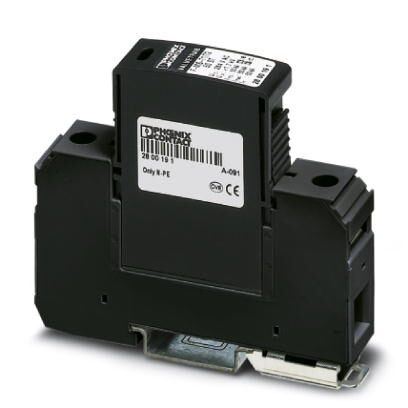

Молниеотвод/УЗИП состоит из базового элемента и защитного штекера с искровым разрядником суммарного тока N-PE, для монтажа на NS 35/7,5. Ширина корпуса: 17,5 мм (1TE)
Размеры
| Высота | 89,8 мм |
|---|---|
| Ширина | 17,6 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| I | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-S |
| Защитная цепь | N-PE |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN-S) |
|---|---|
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | 1,3 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
| Ток разряда молнии(10/350)мкс, заряд | 25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 625 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 50 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 50 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 50 кA |
| Способность к гашению сопровождающего тока Ifi | 100 A |
| Уровень защиты Up | ≤ 1,7 кВ |
| Остаточное напряжение Ures | ≤ 0,6 кВ (при In) |
| ≤ 0,5 кВ (При 10 кА) | |
| ≤ 0,5 кВ (при 5 кА) | |
| ≤ 0,4 кВ (При 3 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,7 кВ |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA | ≤ 100 нс |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
