Возможные производители: KLEMSAN

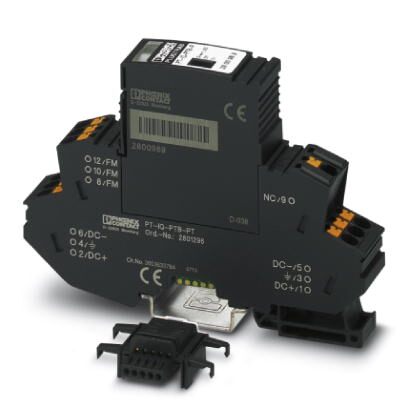

Модуль для подачи питания и многоступенчатой телесигнализации с нулевым потенциалом для подключенных модулей защиты от импульсных перенапряжений.
Преимущества для Вас
- Система защиты от импульсных перенапряжений
- Многоступенчатый контроль состояния
- Питание системы через шину несущей рейки
- До 28 защитных модулей на модуль питания
- Конструкция из двух частей упрощает обслуживание
- Возможность кодировки штекера
- Штекерный модуль может быть без изменения общего сопротивления извлечен для обслуживания
- Базовый элемент остается неотъемлемой частью системы
Размеры
| Высота | 109,3 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Дальнейшие описания
| Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
|---|
Защитная цепь
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатый контакт для дистанционной передачи сигнала |
|---|
Характеристики клемм
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Контакт дистанционной сигнализации
| Функция переключения | 2 размыкающих |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Питание индикатора состояния / дистанционной сигнализации
| Рабочее напряжение | 20 В DC ... 30 В DC |
|---|---|
| Расчетный ток | макс. 130 мА (24 В DC) |
| макс. 160 мА (20 В DC) | |
| Номинал предохранителя, макс. | 500 мА (T) |
| Количество подсоединяемых модулей защиты от импульсных перенапряжений | 28 (32 °C) |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61000-6-2 2005 |
|---|---|
| EN 61000-6-3 2007 + A1:2011 | |
| EN 60950-1 2006 + A2:2013 |
