Возможные производители: KLEMSAN

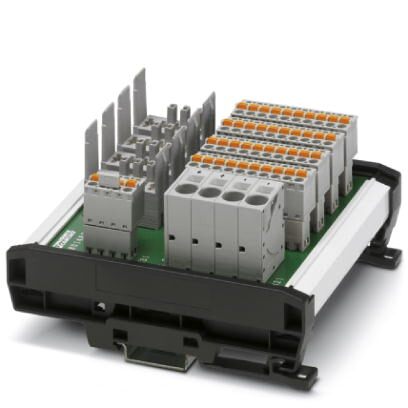

Платы приборных защитных выключателей для четырех термомагнитных защитных выключателей CB TM1... со сборным сигналом удаленного оповещения, центральное запитывание и распределение потенциалов для до пяти потребителей на каждый канал.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C (при макс. 45 A см. график изменения характеристик) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 80 °C |
| Степень защиты | IP20 (Клеммы и держатели предохранителя) |
| IP00 (Печатная плата) |
Общие сведения
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Полюсов | 4 |
| Категория перенапряжения_GRP | II |
| Степень загрязнения | 2 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Электрические данные
| Расчетное напряжение силовой цепи | 24 В DC |
|---|---|
| Расчетный ток силовой цепи | 48 A DC (всего) |
| 12 A DC (на канал) | |
| Расчетное напряжение цепи удаленного оповещения | 24 В DC |
| Расчетный ток цепи удаленного оповещения | 1 A DC |
| Расчетное импульсное напряжение Ui | 50 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Стойкость к короткому замыканию | 600 A (условно в соответствии с DIN EN 50178) |
| Рассеиваемая мощность | 4,1 Вт (при равномерной нагрузке выходов In) |
| Циклы установки | 50 |
Параметры подключения
| Наименование, подключение | Питание X21 |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 4 |
| Наименование, подключение | Выходы X1 ... X4 |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Наименование, подключение | Дистанционная сигнализация X31 |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
