Возможные производители: KLEMSAN
Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 1-фазных электросетей с совмещенными проводниками PE и N (L1, PEN).
Преимущества для Вас
- Встроенная комбинация из искрового разрядника без сопровождающего тока сети и устойчивого к ударному току предохранителя
- Без отдельного входного предохранителя благодаря встроенной системе защиты от перегрузок
- Без тока утечки, подходит для применения в система предварительного подсчета
- Возможность подключения при помощи инновационного фиксатора Push/Pull
- Низкий уровень защиты: 1,5 кВ
- Оптический, механический индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения

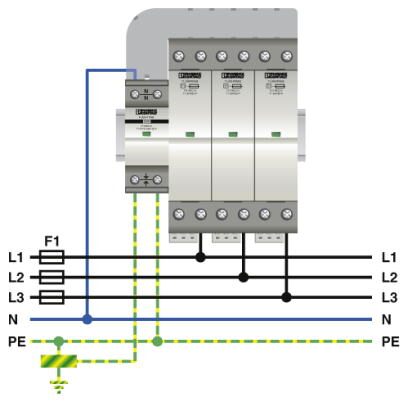

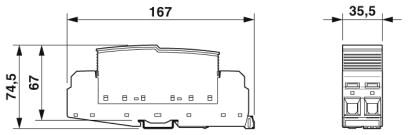

Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
T1 | |
I | |
Тип EN | T1 / T2 |
T1 | |
Система энергоснабжения IEC | TN-C |
TT | |
Защитная цепь | L-PEN |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | светло-серый RAL 7035 |
серый цвет A RAL 7042 | |
Материал корпуса | PA 6.6-FR 20 % GF |
PBT-FR | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 240 В AC (TN-C) |
---|---|
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 264 В AC |
Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
Способность к гашению сопровождающего тока Ifi | 50 кA |
Стойкость к короткому замыканию ISCCR | 50 кA |
Уровень защиты Up | ≤ 1,5 кВ |
Остаточное напряжение Ures | ≤ 1,5 кВ (при In) |
≤ 2,5 кВ (при 50 кА) | |
≤ 1,2 кВ (при 12,5 кА) | |
≤ 1 кВ (при 5 кА) | |
≤ 0,9 кВ (При 2,5 кА) | |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
460 В AC (120 мин / режим устойчивости) | |
Время срабатывания tA | ≤ 100 нс |
Дополнительные технические данные
Способность к гашению сопровождающего тока Ifi | 100 кA |
---|---|
Стойкость к короткому замыканию ISCCR | 100 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 100 кA (AS NZS 1768:2007) |
Макс. напряжение при длительной нагрузке UC | 275 В AC |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 12 В AC ... 250 В AC |
125 В DC (200 мА DC) | |
Рабочий ток | 10 мA AC ... 1 A AC |
1 A DC (30 В DC) | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 18 мм |
Сечение гибкого провода | 2,5 мм² ... 35 мм² |
Сечение жесткого провода | 2,5 мм² ... 35 мм² |
Сечение проводника AWG | 13 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
