Возможные производители: KLEMSAN

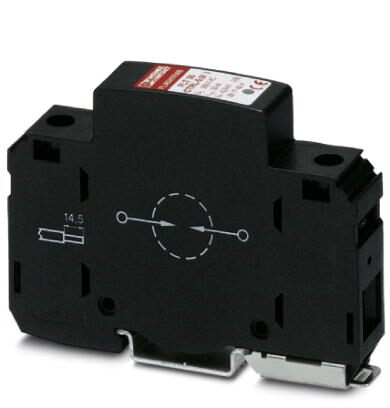

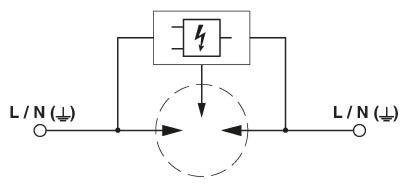

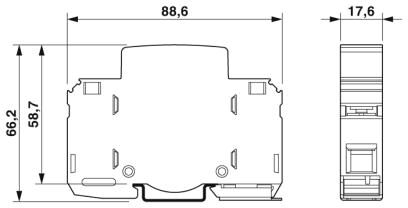

Молниезащитный разрядник (тип 1/класс I/B) с герметичным искровым промежутком с амплитудным ограничением и электронной схемой зажигания с контрольным индикатором, 1-канал. Уровень защиты: 4 кВ. Ширина корпуса: 17,5 мм (1TE)
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | I |
|---|---|
| T1 | |
| Тип EN | T1 |
| Система энергоснабжения IEC | TT |
| TN-S | |
| Защитная цепь | L-PEN |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN) |
|---|---|
| 230/400 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 260 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 2,5 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 650 mVA |
| Испытательный разрядный ток (10/350) мкс (L-PEN), зарядка | 17,5 Ас |
| Испытательный разрядный ток (10/350) мкс (L-PEN), удельная энергия | 306 Дж/Ω |
| Испытательный разрядный ток (10/350) мкс (L-PEN), пиковое значение тока Iimp | 35 кA |
| Способность к гашению сопровождающего тока Ifi (L-PEN) | 3 кA |
| Стойкость к короткому замыканию ISCCR | 3 кA |
| Уровень защиты Up (L-PEN) | ≤ 4 кВ |
| Характеристика TOV при UT (L-PEN) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Время срабатывания tA (L-PEN) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 400 A AC (gG) |
Параметры соединения
| Тип подключения | Винтовые клеммы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 14,5 мм |
| Сечение гибкого провода | 2,5 мм² ... 25 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 6 ... 2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
