Возможные производители: KLEMSAN

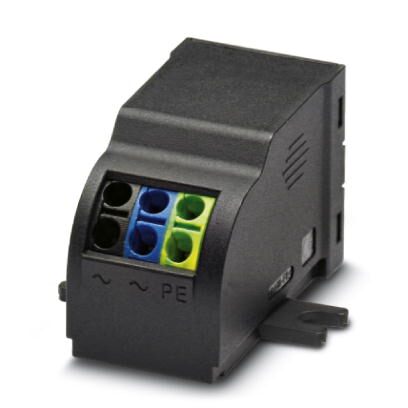

Разрядник 3-го типа, универсальный монтаж в электрическую розетку, подоконные каналы, фальш-полы или непосредственно на оконечные устройства. Контроль перегрева, звуковая сигнализация неисправности. Установка на ответвления и проходную проводку. Исполнение: 230 В пер. тока
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -30 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 75 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Тип EN | T3 |
|---|---|
| Система энергоснабжения IEC | TN-S |
| TT | |
| IT с N-проводом | |
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Резьбовой монтаж |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 3 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встраиваемый модуль |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | звуковой |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN-S) |
|---|---|
| 230/400 В AC (TT - только в комбинации с RCD) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 440 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 440 В AC |
| Номинальный ток IL | 16 A (30 °C) |
| Ток защитного проводника IPE | ≤ 3 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 400 mVA |
| Контрольное напряжение UREF | 255 В AC |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Комбинированный импульс UOC | 6 кВ |
| Уровень защиты Up (L-N) | ≤ 1,3 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 335 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| 1455 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Номинал предохранителя, макс. | 16 A (MCB B) |
| Стойкость к короткому замыканию ISCCR | 1 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B) |
| Максимальный входной предохранитель при сквозной проводке | 16 A (MCB B) |
Параметры соединения
| Тип подключения | Пружинный зажим |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Длина снятия изоляции | 10 мм |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
