Артикул:
2804694
Внутрений код:
PC-2804694
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
105,2 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
55,750 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

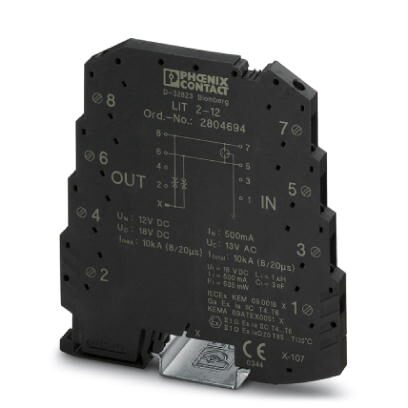

УЗИП в форме монолитного модуля шириной 6,2 мм устанавливаемого на монтажную рейку, для защиты двух сигнальных проводов без потенциала земли, без реактивных сопротивлений. Испытано на соответствие требованиям по искробезопасности для взрывоопасных зон: Ex ia IIC / Ex iaD
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | антрацитово-серый RAL 7016 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 12 В DC |
| Макс. напряжение при длит. нагрузке UC | 18 В DC |
| 13 В AC | |
| Расчетный ток | 500 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| 1 кA (Суммарн.) | |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| 20 кA (1x) | |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 350 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| 20 кA (Суммарн.) | |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 70 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
| 100 A (Суммарн.) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 50 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 50 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 50 В |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| ≤ 35 В (C3 - 10 A) | |
| ≤ 40 В (C3 - 70 A) | |
| Уровень защиты Up (жила-земля) | ≤ 650 В (C1 - 500 В / 250 А) |
| ≤ 650 В (C2 - 10 кВ / 5 кА) | |
| ≤ 650 В (C3 - 10 A) | |
| ≤ 700 В (C3 - 50 A) | |
| ≤ 700 В (D1 - 500 А) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (1,5 МГц / 50 Ом) |
| тип. 0,3 дБ (500 кГц / 150 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1,7 МГц |
| Емкость | ≤ 1,5 нФ (на цепь) |
| Сопротивление на каждую цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 500 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
| C3 - 70 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
| C2 - 10 кВ / 5 кA | |
| C3 - 50 A | |
| D1 - 500 A | |
| Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| МЭК 60079-0 2011 | |
| МЭК 60079-11 2011 | |
| МЭК 60079-7 2006 |
Данные по взрывозащищенности
| Максимальная внутренняя емкость Сi | тип. 3 нФ |
|---|---|
| Макс. внутренняя индуктивность Li | |
| Максимальное значение внутренней постоянной времени t (Ri/Li) | 10 мкс |
| Максимальный входной ток Ii | 500 мА (T4 / ≤ 80 °C) |
| 500 мА (T5 / ≤ 50 °C) | |
| 500 мА (T6 / ≤ 40 °C) | |
| макс. входное напряжение Ui | 18 В DC |
| макс. входная мощность Pi | 635 мВт |
Соответствия / сертификаты
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 1 D Ex iaD 20 T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex iaD 20 T85 °C...T135 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
