Артикул:
2804856
Внутрений код:
PC-2804856
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Вес, шт
—
25,950 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

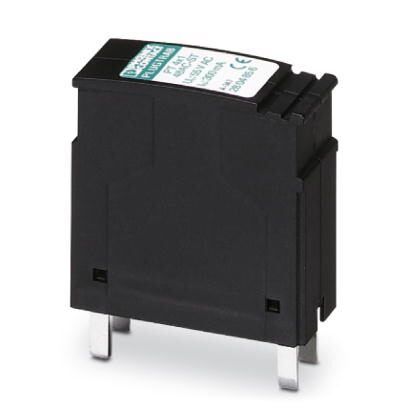

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи с односторонним заземлением. Номинальное напряжение: 48 В AC
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Устанавливается вместе с базовым элементом PT 4x1...-BE
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Защита четырех проводников с общим опорным потенциалом
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Высота | 45 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. ПО 3.17 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 48 В AC |
| Макс. напряжение при длит. нагрузке UC | 77 В DC |
| 55 В AC | |

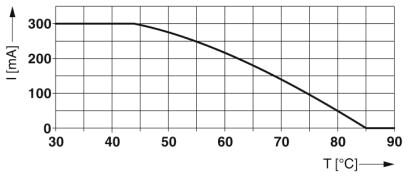

| Расчетный ток | 300 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA (с PT 4X1+F-BE) |
| ≤ 20 мкA (непосредственно заземлено) | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (на цепь) |
| 20 кA (Суммарн.) | |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 12 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 110 В (с PT 4X1-BE) |
| ≤ 600 В (с PT 4X1+F-BE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 50 В (с PT 4X1+F-BE) |
| Остаточное напряжение при In (фаза-земля) | ≤ 160 В (импульс) |
| ≤ 110 В (статическая) | |
| Остаточное напряжение при Ian (10/1000)мкс (фаза—масса сигнала) | ≤ 125 В |
| Уровень защиты Up (жила-земля) | ≤ 150 В (C2 - 10 кВ / 5 кА с PT 4X1-BE) |
| Уровень защиты Up, статический (жила-земля) | ≤ 40 В (C2 - 10 кВ / 5 кА с PT 4X1-BE) |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс (с PT 4X1+F-BE) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс (с PT 4X1-BE) |
| ≤ 100 нс (с PT 4X1+F-BE) | |
| Вносимое затухание aE, асим. | 0,5 дБ (≤ 2,5 МГц / 50 Ω) |
| 0,2 дБ (≤ 0,5 МГц / 150 Ω) | |
| 0,1 дБ (≤ 0,1 МГц / 600 Ом) | |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 10 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 3,5 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом | тип. 900 кГц |
| Емкость (фаза-земля) | тип. 400 пФ (с PT 4X1-BE) |
| тип. 2 пФ (с PT 4X1+F-BE) | |
| Сопротивление на каждую цепь | 4,7 Ω ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 315 мА (T) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
