Артикул:
2807926
Внутрений код:
PC-2807926
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,7 кб
Характеристики
Вес, шт
—
106,510 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
100 041.18 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

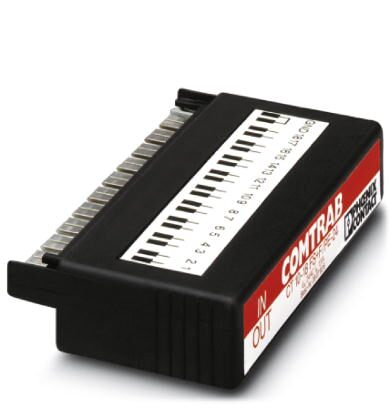

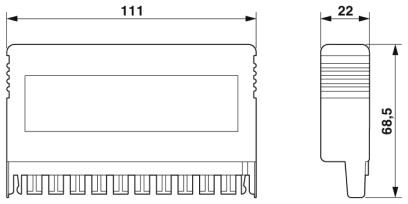

Штекер LSA-PLUS (COMTRAB CT 10) с грубой/тонкой защитой от перенапряжений для 18 сигнальных проводов - GND и грубая защита GND - PE. Номинальное напряжение: 24 В пост. тока. Исполнение: 10 двойных жил
Преимущества для Вас
- Используется вместе с CT-TERMIBLOCK и соединительными и разъединяющими колодками LSA-PLUS или LSA-PROFIL
- Многополюсные, вставные, модульной конструкции
- Область применения – оборудование с высоким напряжением сигналов
- Комбинированные защитные устройства
- Защитные модули должны вставляться в определенном положении
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Высота | ≤ 2000 мм (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| 24 В AC | |
| Макс. напряжение при длит. нагрузке UC | 40 В DC |
| 28 В AC | |
| Расчетный ток | 1,5 A AC (75 °C) |
| 350 мА DC (75 °C) | |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (18x) |
| Ток защитного проводника IPE | ≤ 1 мкA (19x) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 119 A (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA (на цепь) |
| Номинальный ток утечки In (8/20) мкс (масса сигнала — земля) | 5 кA (на цепь) |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (масса сигнала—земля) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 119 A (на цепь) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (на цепь) |
| Номинальный импульсный ток Ian (10/1000) мкс (фаза — сигнальная масса) | 23 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 KВ/мкс (жила—масса сигнала) spike | ≤ 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 60 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 30 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 85 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза—масса сигнала) | ≤ 65 В |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 2 МГц / 50 Ω) |
| тип. 0,1 дБ (≤ 200 кГц / 150 Ом) | |
| тип. 0,1 дБ (≤ 80 кГц / 600 Ω) | |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 10 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | тип. 650 кГц |
| Емкость (фаза — сигнальная масса) | тип. 1,1 нФ (1 МГц) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C3 - 23 A |
| Устойчивость к импульсному току (масса сигнала—земля) | D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
76,7 кб
