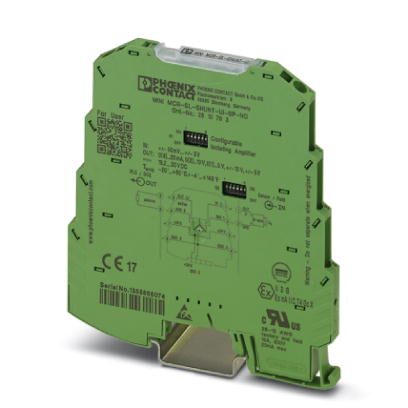

Разделительный усилитель MCR с гальванической развязкой трех цепей, с конфигурируемым входом / выходом, для гальванической развязки и преобразования аналоговых сигналов в диапазоне милливольт, однополярные, а также биполярные с пружинными клеммами, предварительно не сконфигурирован
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Малая потребляемая мощность

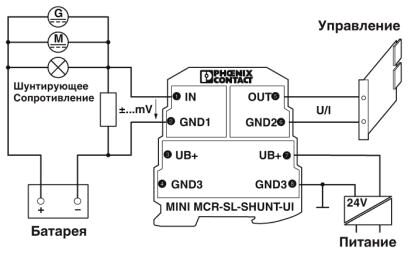

- Идеально подходит для преобразования сигналов в процессе измерения шунтирующего сопротивления
- Особо компактный разделительный усилитель для гальванической развязки, усиления, фильтрации и преобразования милливольтных сигналов в нормированные аналоговые сигналы
- Конфигурирование до 280 комбинаций сигналов с помощью DIP-переключателей
- Развязка 3 цепей
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Количество входов | 1 |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Входной сигнал напряжения | -50 мВ ... 50 мВ |
| -60 мВ ... 60 мВ | |
| -75 мВ ... 75 мВ | |
| -80 мВ ... 80 мВ | |
| -100 мВ ... 100 мВ | |
| -120 мВ ... 120 мВ | |
| -150 мВ ... 150 мВ | |
| -200 мВ ... 200 мВ | |
| -240 мВ ... 240 мВ | |
| -300 мВ ... 300 мВ | |
| -500 мВ ... 500 мВ | |
| -600 мВ ... 600 мВ | |
| -750 мВ ... 750 мВ | |
| -800 мВ ... 800 мВ | |
| -1 В ... 1 В | |
| -1,2 В ... 1,2 В | |
| -1,5 В ... 1,5 В | |
| -2 В ... 2 В | |
| -2,4 В ... 2,4 В | |
| -3 В ... 3 В | |
| 0 мВ ... 50 мВ | |
| 0 мВ ... 60 мВ | |
| 0 мВ ... 75 мВ | |
| 0 мВ ... 80 мВ | |
| 0 мВ ... 100 мВ | |
| 0 мВ ... 120 мВ | |
| 0 мВ ... 150 мВ | |
| 0 мВ ... 200 мВ | |
| 0 мВ ... 240 мВ | |
| 0 мВ ... 300 мВ | |
| 0 мВ ... 500 мВ | |
| 0 мВ ... 600 мВ | |
| 0 мВ ... 750 мВ | |
| 0 мВ ... 800 мВ | |
| 0 В ... 1 В | |
| 0 В ... 1,2 В | |
| 0 В ... 1,5 В | |
| 0 В ... 2 В | |
| 0 В ... 2,4 В | |
| 0 В ... 3 В | |
| макс. входное напряжение | около 3 В DC |
| Входное сопротивление, вход напряжения | около 10 кΩ |
Выходные данные
| Количество выходов | 1 |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 2 В ... 10 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| -10 В ... 10 В (биполярный выход используется только при биполярных входных сигналах) | |
| -5 В ... 5 В (биполярный выход используется только при биполярных входных сигналах) | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) (при 500 Ом) |
| (ДА) (на 10 кОм) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | |
| Потребляемая мощность |
Параметры подключения 1
| Тип подключения | Пружинный зажим |
|---|---|
| Способ подключения | 2-проводная схема |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | ≤ 0,2 % |
| Температурный коэффициент, максимальный | |
| Температурный коэффициент, стандартн. | |
| Предельная частота (3 дБ) | 100 Гц / 30 Гц переключаемый |
| Ступенчатая характеристика (10-90%) | 3,5 мс (при 100 Гц) |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Сертификат для мореплавания | DNV GL TAA00000N1 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 6 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 6 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 6 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
