Артикул:
2811103
Внутрений код:
PC-2811103
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,1 кб
Характеристики
Вес, шт
—
204,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

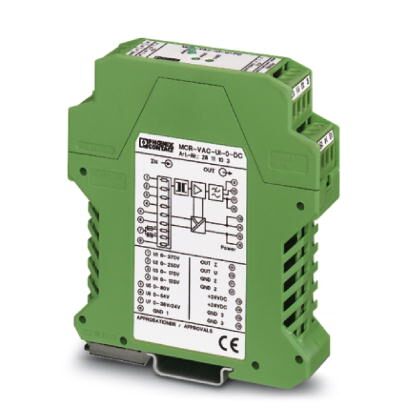

Измерительный преобразователь сигнала напряжения MCR, для переменного напряжения от 0...20 В до 0...440 В, выходной сигнал 0...10 В / 0(4)...20 мA
Преимущества для Вас
- Модификация устройства MACX MCR-VAC-(PT) 2906239 с 8 диапазонами измерения от 0 В ... 20 В AC до 0 В ... 660 В AC, выходные сигналы: 0 В ... 10 В / 0 (4) мА ... 20 мА
- Регулируемые диапазоны напряжения
- Двунаправленные выходные сигналы
- Развязка 3 цепей
- Настройка нуля / диапазона ± 20 %
- Настройка параметров измеренных значений без инструмента
- Конфигурация диапазона измеряемых значений "тич-ин"
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без выпадения конденсата) |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Диапазон входных напряжений | 0 В ... 370 В AC |
|---|---|
| Входное сопротивление | 370 кΩ |
| Диапазон входных напряжений | 0 В ... 250 В AC |
| Входное сопротивление | 250 кΩ |
| Диапазон входных напряжений | 0 В ... 170 В AC |
| Входное сопротивление | 170 кΩ |
| Диапазон входных напряжений | 0 В ... 120 В AC |
| Входное сопротивление | 120 кΩ |
| Диапазон входных напряжений | 0 В ... 80 В AC |
| Входное сопротивление | 80 кΩ |
| Диапазон входных напряжений | 0 В ... 54 В AC |
| Входное сопротивление | 54 кΩ |
| Диапазон входных напряжений | 0 В ... 36 В AC |
| Входное сопротивление | 36 кΩ |
| Диапазон входных напряжений | 0 В ... 24 В AC |
| Входное сопротивление | 24 кΩ |
| Номинальное напряжение | 440 В (не заземлен) |
| 250 В (к земле) |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| макс. выходное напряжение | 15 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Пульсации | (ДА) |
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| макс. выходной ток | 30 мА |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) |
Параметры подключения 1
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Способ подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, стандартн. | 0,02 %/K (50/60 Гц) |
| Диапазон измерения частоты | 45 Гц ... 400 Гц |
| Настройка нуля | ± 20 % |
| Калибровка измерительного диапазона | ± 20 % |
| Ступенчатая характеристика (10-90%) | 250 мс |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В DC |
| Испытательное напряжение, вход / выход | 3,3 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,3 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 1 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | cULus |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | cULus |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
