Возможные производители: KLEMSAN

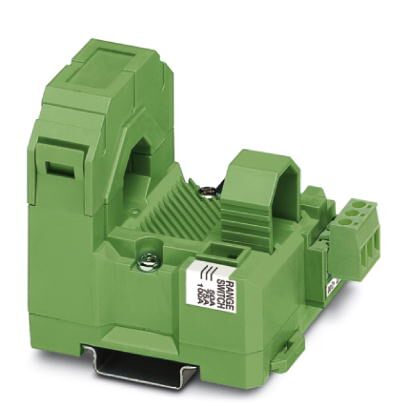

Измерительный преобразователь сигнала тока MCR, для измерения синусоидального и несинусоидального переменного тока, входной ток 0...100 А, выход 4...20 мА с питанием от сигнальной цепи
Размеры
| Ширина | 55 мм |
|---|---|
| Высота | 85 мм |
| Глубина | 70,5 мм |
| Круглый проводник первичной цепи (диаметр) | 18,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Диапазон входных токов | 0 A ... 100 A (0 ... 50/75/100 A) |
| Порог срабатывания | 1 % (от предела) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 50 A |
| Диапазон настройки, входной ток, максимальный | 0 A ... 100 A |
| Нагрузочная способность по максимальному току | в зависимости от проведенного кабеля |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Диапазон измерения частоты | 30 Гц ... 6000 Гц |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| макс. выходной ток | |
| Нагрузка / выходная нагрузка, выход тока | (UB - 12 В) x 350 / 12 A |
Параметры подключения 1
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм (4,4 ... 5,31 lbf-in.) |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 5 кВ (50 Гц, 1 мин) |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
