Артикул:
2814359
Внутрений код:
PC-2814359
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,2 кб
Характеристики
Вес, шт
—
210,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
35 353.50 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

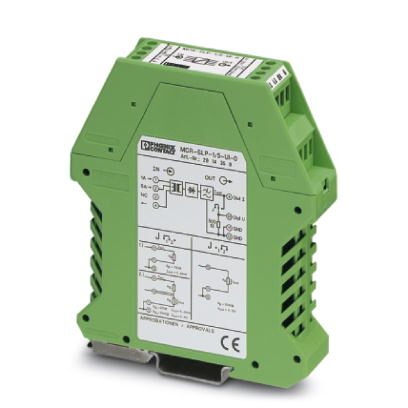

Пассивный измерительный преобразователь сигнала тока MCR, для переменного тока 0...1 А / 0...5 А, без выходного переключающего контакта, выходной сигнал 0...10 В / 0...20 мA
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C (без выпадения конденсата) |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Вход | Измерительный вход, для сигнала тока 1 А |
|---|---|
| Диапазон входных токов | 0 A AC ... 1 A |
| Форма импульса | синусоидальный |
| Нагрузочная способность по максимальному току | 2 x IN (5 мин при температуре окружающей 60 °C) |
| Нагрузочная способность по импульсному току | 50 A (1 с) |
| Допустимый диапазон регулирования | 1,2 x IN |
| Номинальная частота fN | 50 Гц |
| Диапазон измерения частоты | 45 Гц ... 60 Гц |
| Рассеиваемая мощность | 1,6 ВА (при IA = 20 мА) |
| Тип подключения | Винтовые зажимы |
| Вход | Измерительный вход, для сигнала тока 5 А |
| Диапазон входных токов | 0 A AC ... 5 A |
| Форма импульса | синусоидальный |
| Нагрузочная способность по максимальному току | 2 x IN (5 мин при температуре окружающей 60 °C) |
| Нагрузочная способность по импульсному току | 100 A (1 с) |
| Допустимый диапазон регулирования | 1,2 x IN |
| Номинальная частота fN | 50 Гц |
| Диапазон измерения частоты | 45 Гц ... 60 Гц |
| Рассеиваемая мощность | 2,2 ВА (I = 20 мА) |
| Тип подключения | Винтовые зажимы |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| макс. выходное напряжение | 20 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 100 кΩ |
| Пульсации | (ДА) |
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| макс. выходной ток | 30 мА |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) |
| Остаточная пульсация, в зависимости от измеренного значения | 0,5 % (от измеренного значения (от пика до пика)) |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Испытательное напряжение | 3,5 кВ |
| Защитная схема | Защита выходов от бросков тока при переходном процессе Cтабилитроны |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | 50 °C: вертикально (монтаж на горизонтальной монтажной рейке) |
| Соответствие нормам | Соответствие CE |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
68,2 кб
