Артикул:
2814731
Внутрений код:
PC-2814731
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
72,3 кб
Характеристики
Вес, шт
—
149,080 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
85 840.13 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

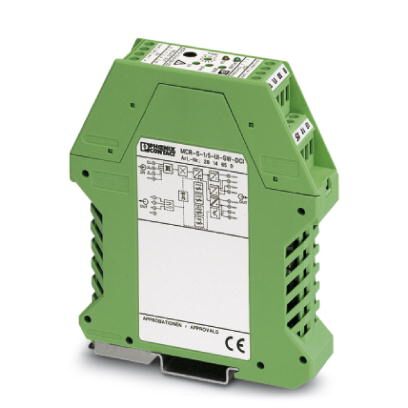

Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, синусоидального и несинусоидального переменного тока, с релейным и транзисторным выходами, входной ток от 0 ... 0,2 до 0 ... 11 А, не сконфигурирован
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Количество входов | 3 |
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Диапазон входных токов | 0 A ... 11 A (AC/DC) |
| Порог срабатывания | 2 % (от номинального измерительного диапазона 1/5/10 A) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 200 мА |
| Диапазон настройки, входной ток, максимальный | 0 A ... 11 A |
| Форма импульса | постоянный, переменный или искаженный ток |
| Нагрузочная способность по максимальному току | 2 x IN (длительная) |
| Нагрузочная способность по импульсному току | 20 x IN (1 с) |
| Диапазон измерения частоты | 15 Гц ... 400 Гц |
| Тип подключения | Винтовые зажимы |
Выходные данные
| Наименование, выход | Выход сигнала напряжения / выход сигнала тока |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 2 В ... 10 В | |
| -10 В ... 10 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| -5 В ... 5 В | |
| 10 В ... 0 В | |
| 10 В ... 2 В | |
| 10 В ... -10 В | |
| 5 В ... 0 В | |
| 5 В ... 1 В | |
| 5 В ... -5 В | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока |
Выходной переключающий контакт
| Наименование, выход | Релейный выход |
|---|---|
| Исполнение контакта | 1 переключающий контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| 250 В AC (при поврежденном золотом покрытии) | |
| Макс. ток продолжительной нагрузки | 50 мА |
| 2 A (при поврежденном золотом покрытии) | |
| Наименование, выход | Транзисторный выход p-n-p |
| Диапазон выходного напряжения | 19 В ... 29 В (Напряжение питания - 1 В) |
| Ток длительной нагрузки | 80 мА (без защиты от короткого замыкания) |
| Диапазон настройки пороговых значений | 1 % ... 110 % |
| Диапазон настройки задержки срабатывания | 0,1 c ... 20 c |
| Индикатор состояния | LED желт. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, стандартн. | |
| Ступенчатая характеристика (10-90%) | 330 мс (при AC) |
| 40 мс (при DC) | |
| Индикатор состояния | LED зел. |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 500 В (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Подключение согласно стандарту | CUL |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
