Артикул:
2818148
Внутрений код:
PC-2818148
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,5 кб
Характеристики
Вес, шт
—
145,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
22 571.14 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

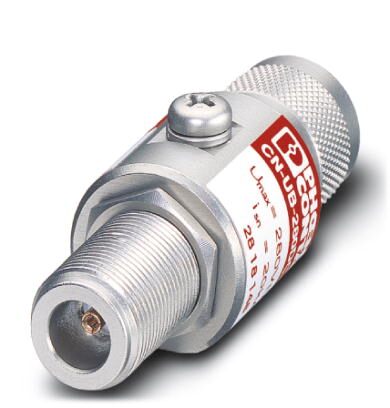

Промежуточный штекер со сменной защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединитель N-типа, штекер-гнездо
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP55 |
Общие сведения
| Материал корпуса | Латунь с никелевым покрытием |
|---|---|
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Дальнейшие описания
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
|---|

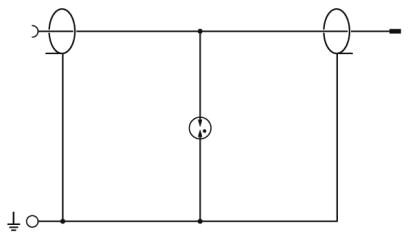

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 280 В DC |
| 195 В AC | |
| Расчетный ток | 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 20 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 900 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 900 В |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 - 1 кВ/500 A) |
| ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) | |
| ≤ 1 кВ (C3 - 25 A) | |
| Уровень защиты Up (жила-экран) | ≤ 900 В (C1 - 1 кВ/500 A) |
| ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) | |
| ≤ 1 кВ (C3 - 25 A) | |
| Время срабатывания tA | ≤ 100 нс |

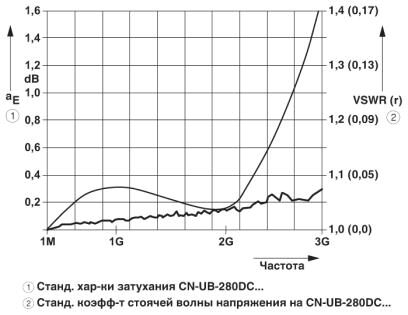

| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 1,2 ГГц / 50 Ω) |
| тип. 0,2 дБ (≤ 2,2 ГГц / 50 Ω) | |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | > 3 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,1 (≤ 2 ГГц) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 700 Вт (VSWR = 1,1) |
| 200 Вт (VSWR= ∞) | |
| Емкость | тип. 1,5 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза-экранировка) | C1 - 1 кВ / 500 А |
| C2 - 10 кВ/5 кА | |
| C3 - 100 A | |
| D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 |
|---|---|
| EN 61643-21 2001 + A1:2009 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
