Артикул:
2818973
Внутрений код:
PC-2818973
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
63,1 кб
Характеристики
Вес, шт
—
148,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

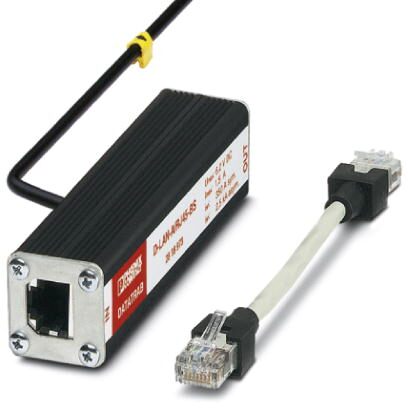

Промежуточный штекер с защитой от перенапряжений LAN-интерфейсов. Разъемы: гнезда RJ45
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Цвет | черный |
|---|---|
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Shield & Shield-Earth Ground |

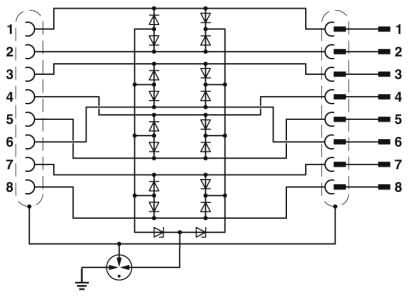

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| Макс. напряжение при длит. нагрузке UC | ± 11 В DC |
| Номинальный ток IN | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мА |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 350 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 2,5 кA |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 160 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 160 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 30 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 500 В |
| Ограничение выходного напряжения при (10/700) мкс (фаза-фаза) | ≤ 12 В |
| Ограничение выходного напряжения при (10/700) мкс (фаза-земля) | ≤ 200 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 37 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 70 В |
| Уровень защиты Up (жила-жила) | ≤ 30 В (C1 - 500 В / 250 А) |
| ≤ 10 В (B2 - 4 кВ / 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 400 В (C1 - 500 В / 250 А) |
| ≤ 150 В (B2 - 4 кВ / 100 A) | |
| Уровень защиты Up (экран-земля) | ≤ 600 В (C2 - 4 кВ / 2 кА) |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | 1 дБ (до 100 МГц, системы сопротивлением 100 Ω) |
| Переходное затухание | 35 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | > 100 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | > 100 МГц |
| Емкость (фаза-фаза) | 20 пФ (1 МГц) |
| Емкость (фаза-земля) | 1 пФ (1 МГц) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
